17. PDMコンベヤ歯飛び修正

2024-10-18 更新

コンベヤチェーンが歯飛びにより左右のチェーンが掛け違ってしまい、スクレーパーが斜めになってしまう場合があります。「コンベヤが時々過負荷で停止してしまう」「運転中に、定期的に”バチン、バチン”という大きな音が出始めた」「ドラムフィルターの点検窓から見て、スクレーパーが傾いて見える（平行でない）」などの現象が見られる場合は、チェーンの歯飛びが発生している可能性が考えられます。

使用工具

六角レンチ、スパナ、バール、プラスチックハンマー、直尺、ラチェットめがねレンチ、スナップリングフライヤー（穴用）

PDFダウンロード

目次

  • 作業人数1人
  • 所要時間1時間
注意事項
  • 電源を切る前にコンベヤを運転し、なるべく内部に溜まった切粉を排出してから作業を始めてください。
  • 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
  • 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188）
作業内容
注意事項
STEP1

作業内容

トップカバーを取外す

六角レンチ

注意事項

STEP2

作業内容

水切り板を取外す

六角レンチ

注意事項

STEP3

作業内容

センターカバーを取外す

六角レンチ

注意事項

STEP4

作業内容

モーターを取外す

六角レンチ、バール、スパナ、スナップリングフライヤー（穴用）

注意事項

・モーターは重いので注意してください。

・外したキー・ボルト・ナット・スナップリングはなくさないよう注意してください。

STEP5

作業内容

モーターベースを取外す

バール

注意事項

STEP6

作業内容

アジャスト固定ボルトを緩める

六角レンチ

注意事項

STEP7

作業内容

チェーンのテンションを緩める

テンション調整ボルトのロックナットを緩め、テンション調整ボルトを回してテンションを緩めます。



左右のテンション調整ボルトは均等に緩め、軸が長穴の一番下にくるまで下げます。

ラチェット眼鏡レンチ

注意事項

・テンション調整ボルトを緩める際は、片側だけ一度に緩めないよう注意してください。

STEP8

作業内容

チェーンを掛け直す

チェーンにたるみが出来たら、片側のチェーンをつまみ、ずれているコマ分を掛け直します。チェーンを掛け直した後、スクレーパーが駆動軸に平行になっていることを確認してください。

注意事項

・手を挟まないよう注意してください。

STEP9

作業内容

チェーンのテンションを張る

テンション調整しながら、カキ板と底部の間の長さを測り、左右均等にします。

また、張り具合は、レールのない部分でチェーンを矢印方向に引っ張ったときに10~15mmほど遊ぶ程度の張りに調整します。

ラチェットめがねレンチ、直尺

注意事項

STEP10

作業内容

手動でコンベヤを正転させる

モンキーレンチ

注意事項

・回転させる際、パイプレンチの使用は軸を傷つけるため使用しないでください。

STEP11

作業内容

アジャスト固定ボルトを締める

六角レンチ

注意事項

STEP12

作業内容

モーターベースを取付ける

プラスチックハンマー

注意事項

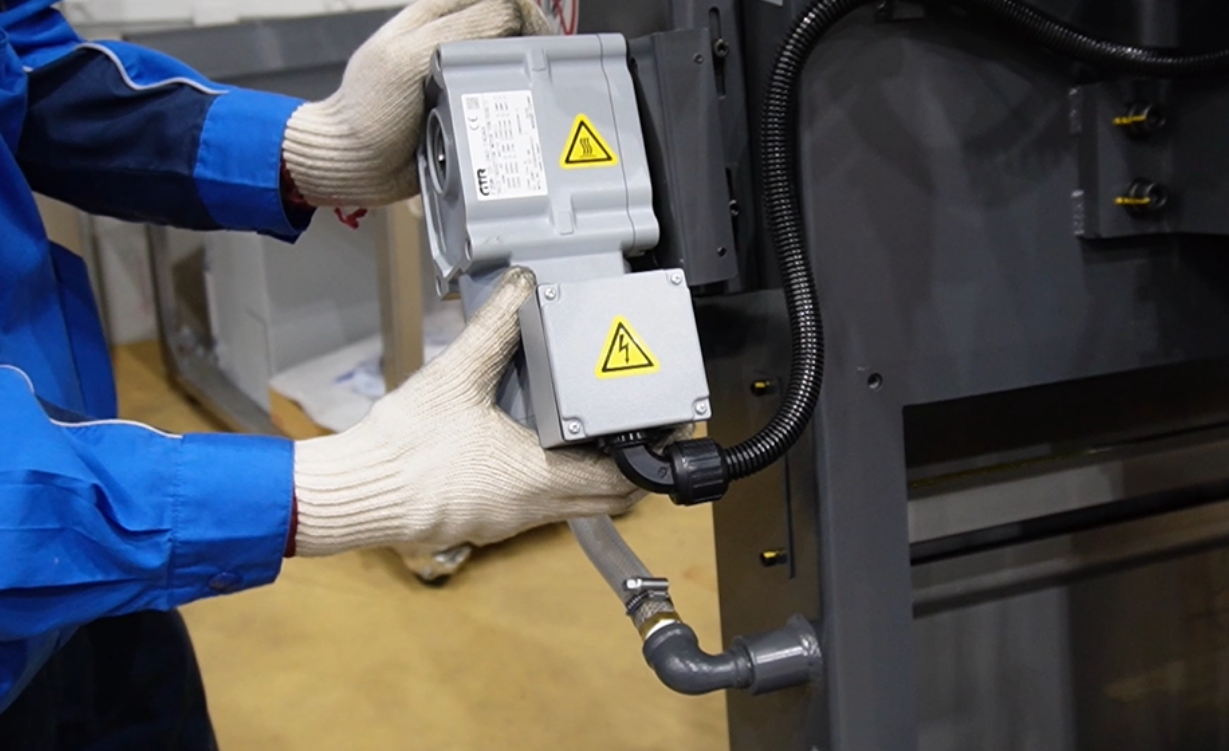

STEP13

作業内容

モーターを取付ける

①モーターを取付けます。（固い場合は、プラスチックハンマーで叩いてください。）

②ナットを取付けます。下図のように丸い方がコンベヤ側になるように取付けて下さい。

③スナップリングを取付けます。

④ボルトを取付けます。ナットは、下図のように、平らな方がコンベヤ側になるように取付けてください。

⑤キャップを取付けます。

六角レンチ、スパナ、プラスチックハンマー、スナップリングフライヤー（穴用）

注意事項

・モーターは重いので注意してください。

STEP14

作業内容

水切り板を取付ける

六角レンチ

注意事項

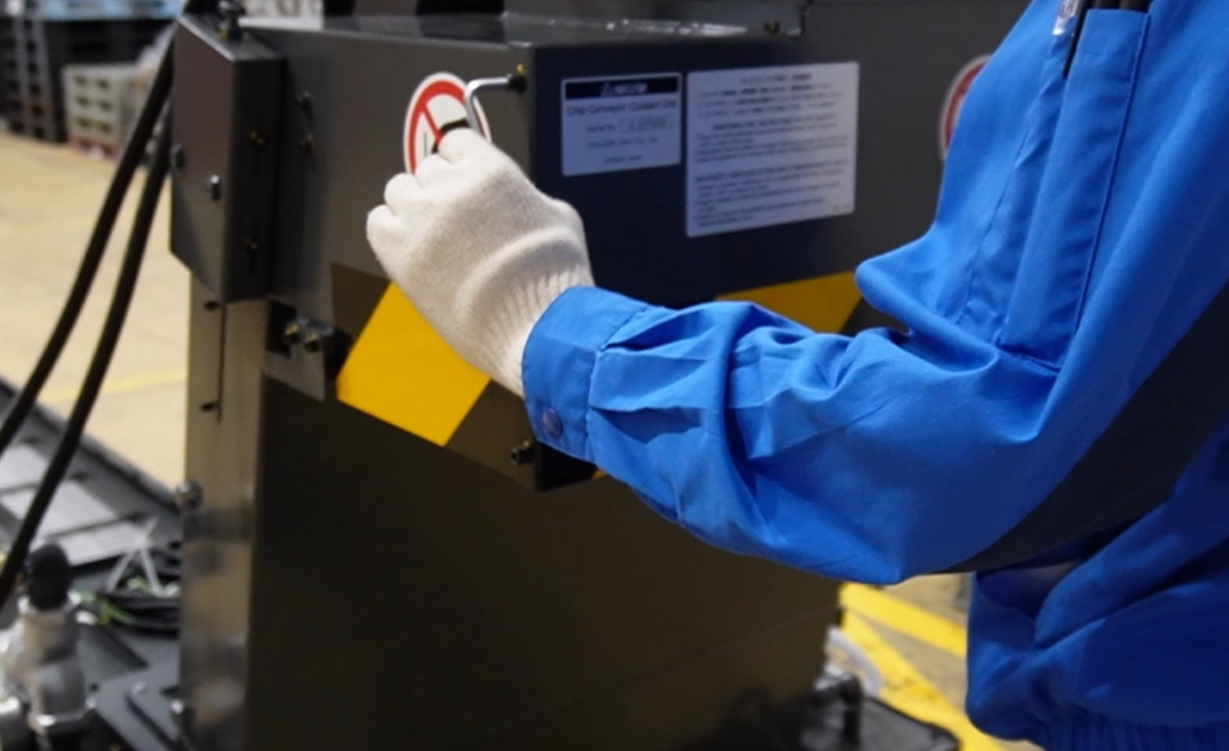

STEP15

作業内容

トップカバーを取付ける

六角レンチ

注意事項

STEP16

作業内容

センターカバーを取付ける

六角レンチ

注意事項
