16．【チェーンコマ詰め】フロアーコンベヤ
2024-9-10 更新
動画マニュアル
フロアーコンベヤチェーンのコマ詰め手順です。
プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー（穴用）、ソケットレンチ、プラスチックハンマー、ハンマー、ラジオペンチ、直尺、プラスドライバー
目次
- 作業人数1人
- 所要時間1時間
- 作業を始める前必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- ここで紹介する手順は、2リンク分のコマ詰め手順です。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188)
作業内容
注意事項
STEP1
作業内容
【チェーン交換】50フロアーコンベヤのSTEP1～STEP9を行う
プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー（穴用）、ソケットレンチ、プラスチックハンマー
注意事項
STEP２
作業内容
仮ピンを取付ける
チェーン、サイドプレート、ヒンジプレートがバラバラにならないように仮ピンで固定します。
注意事項
STEP3
作業内容
チェーンの下側を引っ張る
注意事項
STEP4
作業内容
ピンを叩いてプッシュナットを外す（2ヵ所）
ハンマー
注意事項
STEP5
作業内容
ピンを外す
注意事項
STEP6
作業内容
ジョイントの少し出ているところを叩く（両側）
ジョイントと平行になるまで叩くと外しやすくなります。
ハンマー
注意事項
STEP7
作業内容

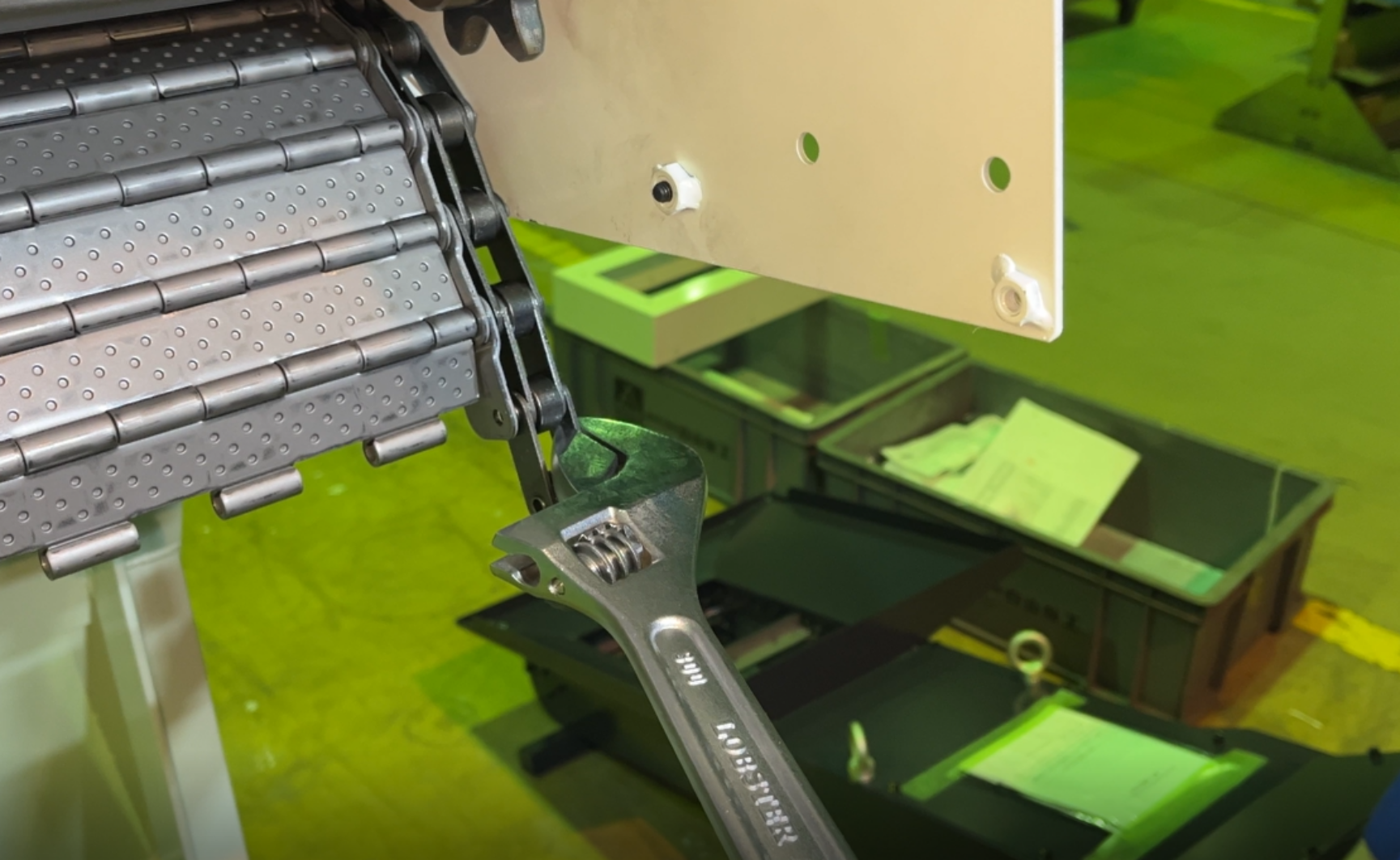

ジョイントを外す（両側）
モンキーレンチ
注意事項
・取外す際にジョイントが曲がってしまった場合は、モンキーレンチ等で元の形に戻してください。
STEP8
作業内容
チェーンをスプロケットにかける
注意事項
STEP9
作業内容
チェーンのテンションを緩める
ソケットレンチ
注意事項
STEP10
作業内容
STEP2で取付けた仮ピンを外す
注意事項
STEP11
作業内容
【チェーン交換】50フロアーコンベヤのSTEP14～STEP21を行う
ラジオペンチ、ソケットレンチ、モンキーレンチ、六角レンチ、直尺、プラスドライバー、スナップリングプライヤー（穴用）、ウォーターポンププライヤー
注意事項
