13. 【モーター交換】上置きタイプ

作業内容

セーフティーカバーを外す

六角レンチ

作業内容

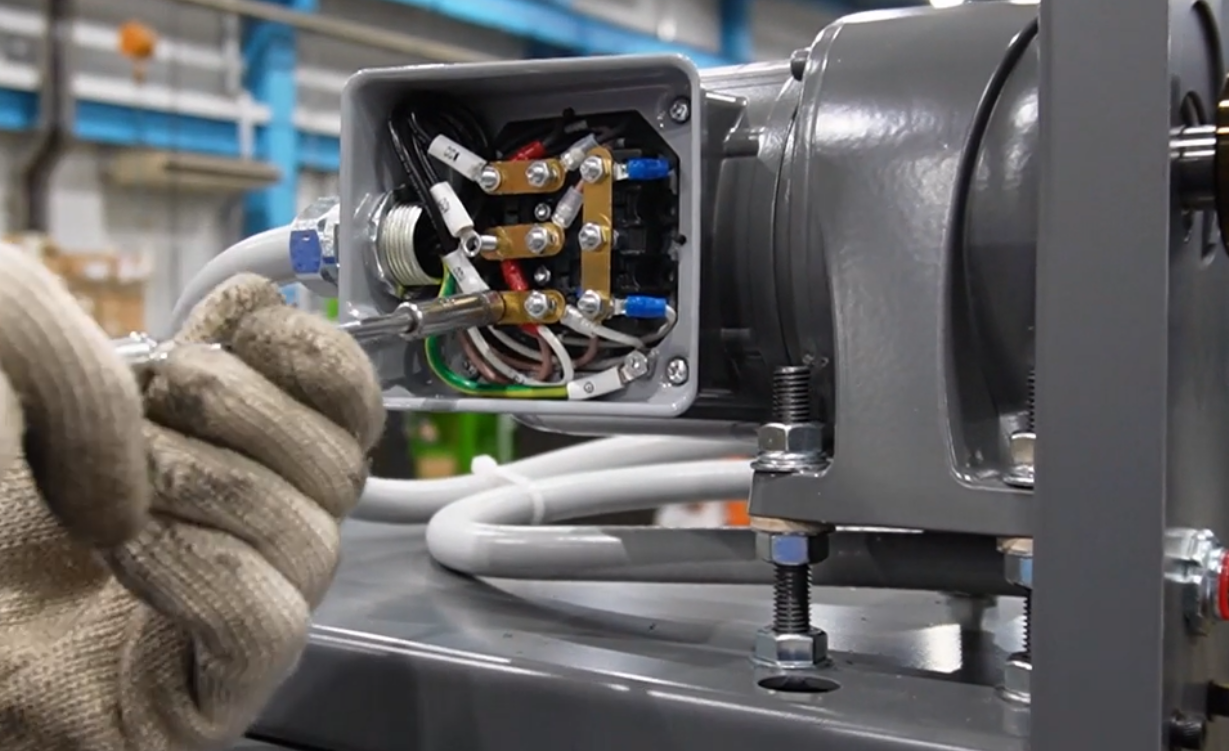

配線を外す

ソケットレンチ、ウォーターポンププライヤー

作業内容

隙間プレートを外す（ある場合のみ）

六角レンチ

作業内容

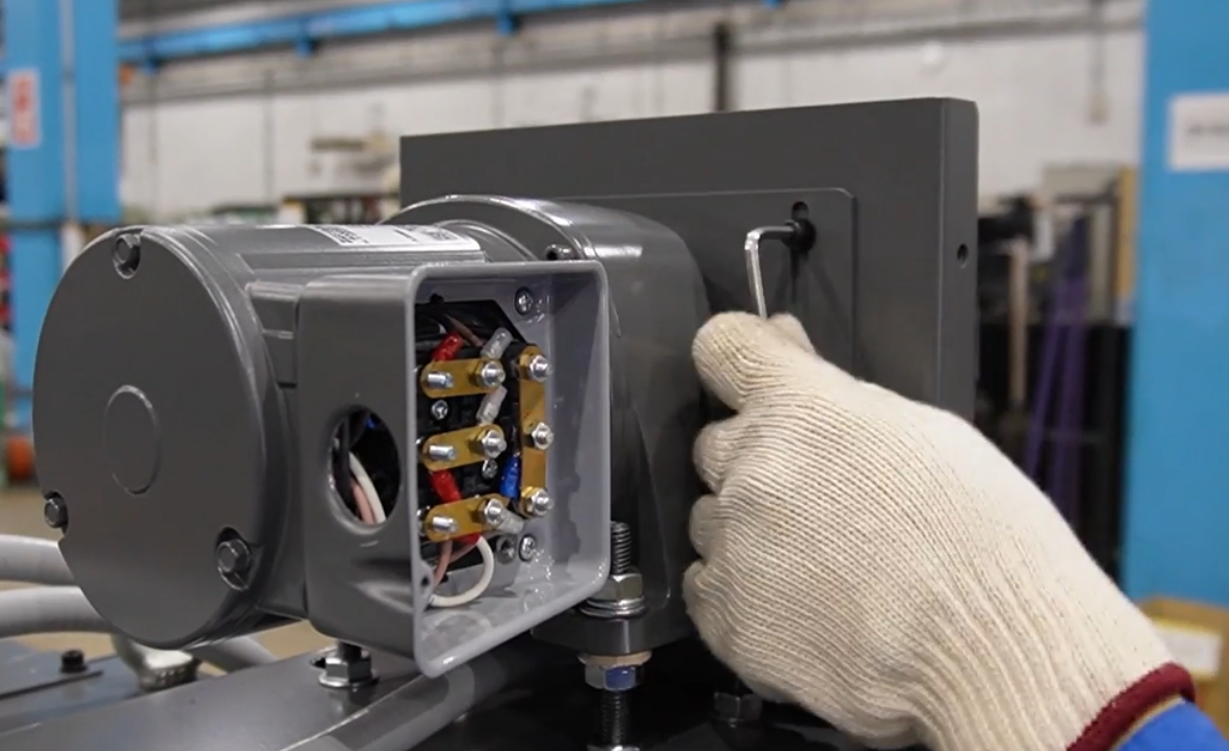

下側のナットを緩める

ラチェット眼鏡レンチ

作業内容

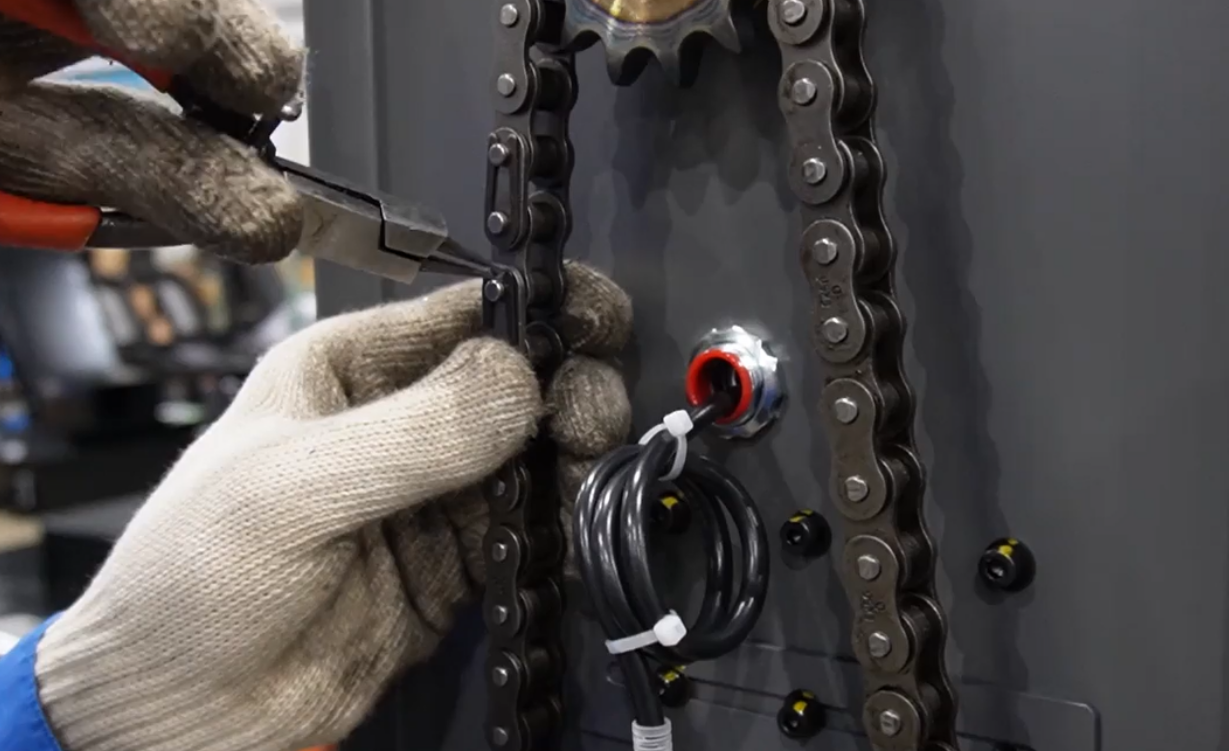

駆動チェーンを外す

①Eリングを外します。
②ジョイントを外します。
③駆動チェーンを外します。

スナップリングプライヤー

作業内容

上側スプロケットのセットボルトを緩める

セットボルトは、2ヵ所ある場合もあります。

六角レンチ

作業内容

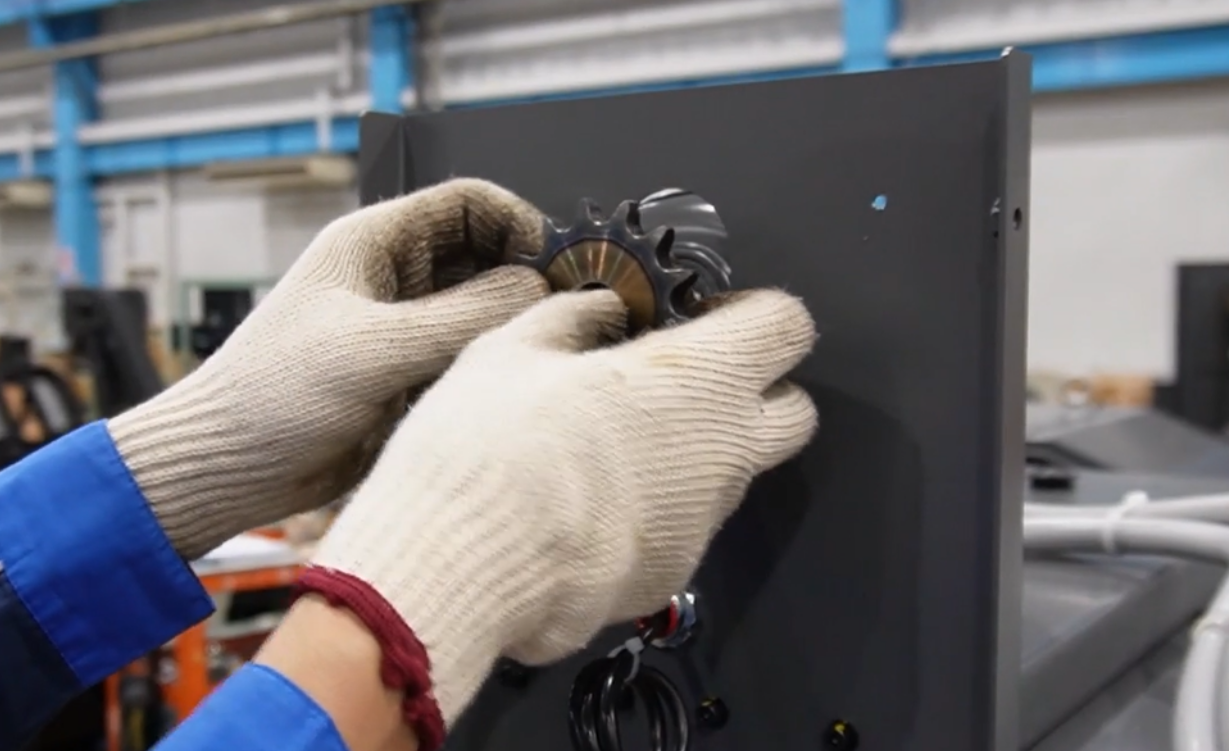

スプロケットを外す

スプロケットが固着して手で外せない場合は、プーラーを使用してください。

プーラー

作業内容

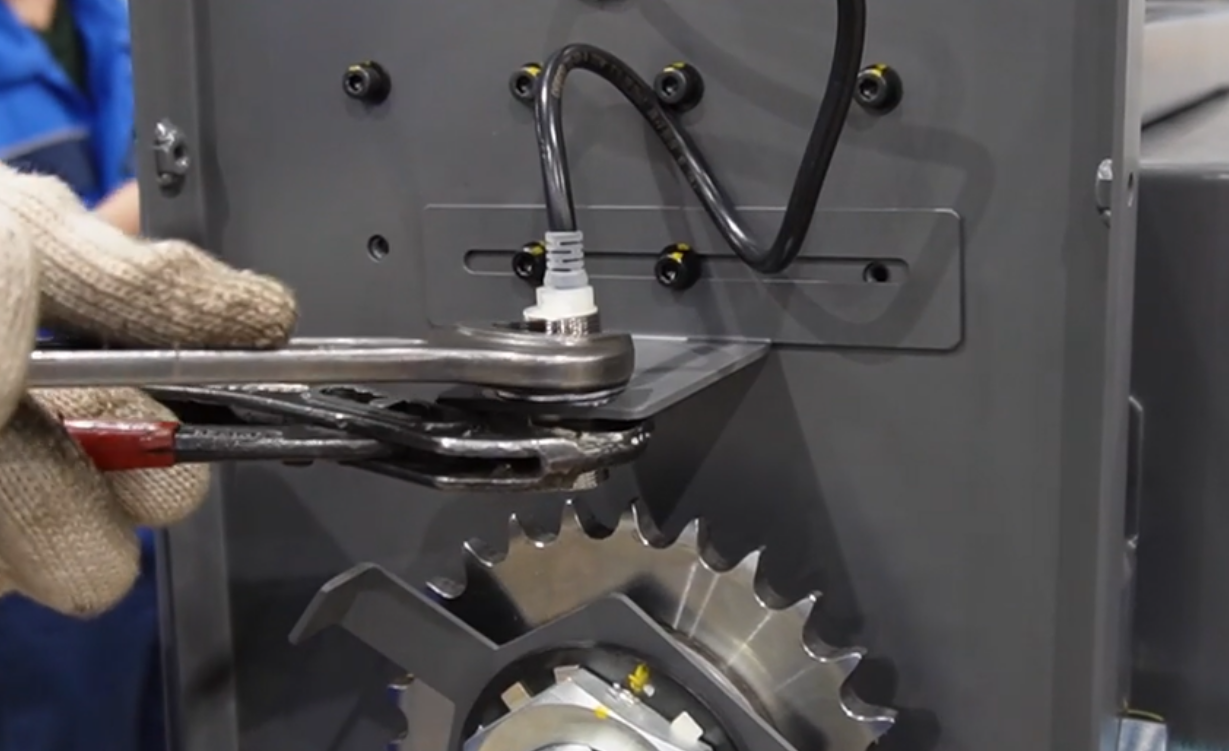

近接スイッチを外す

ラチェット眼鏡レンチ、ウォーターポンププライヤー、ニッパー

作業内容

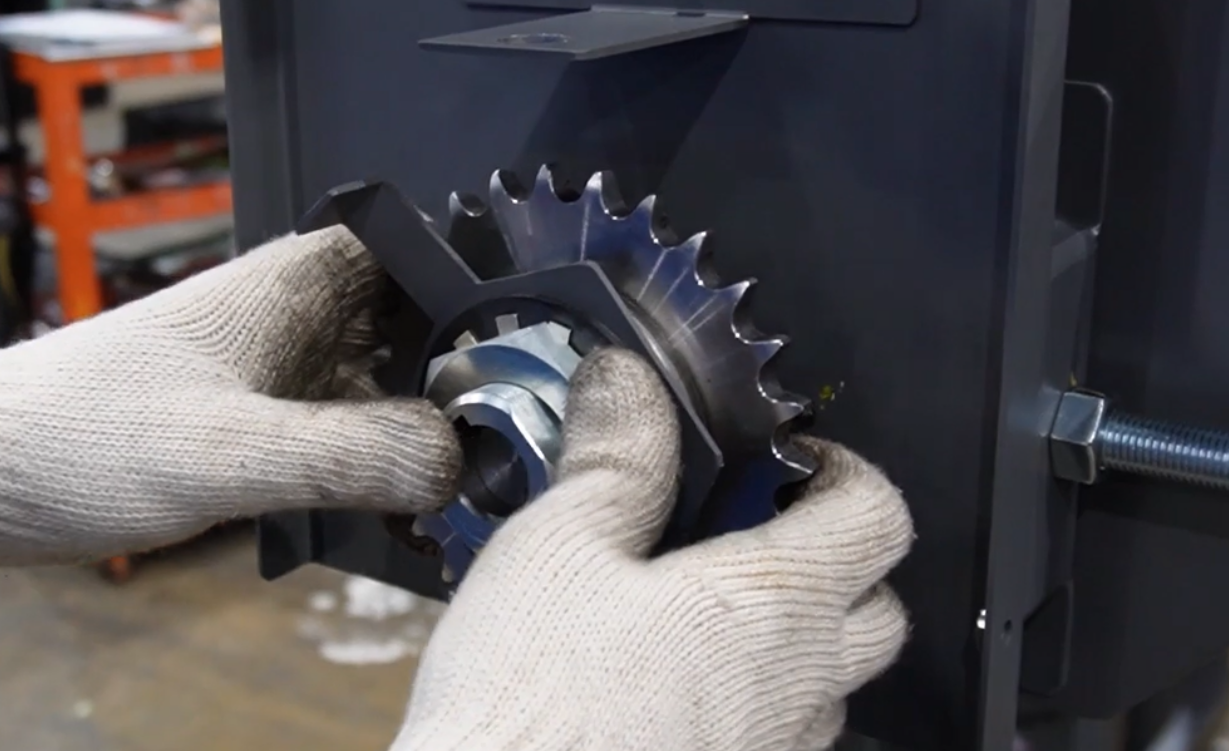

トルクリミターを外す

トルクリミターが固着して手で外せない場合は、プーラーを使用してください。

六角レンチ、スナップリングプライヤー、プーラー

作業内容

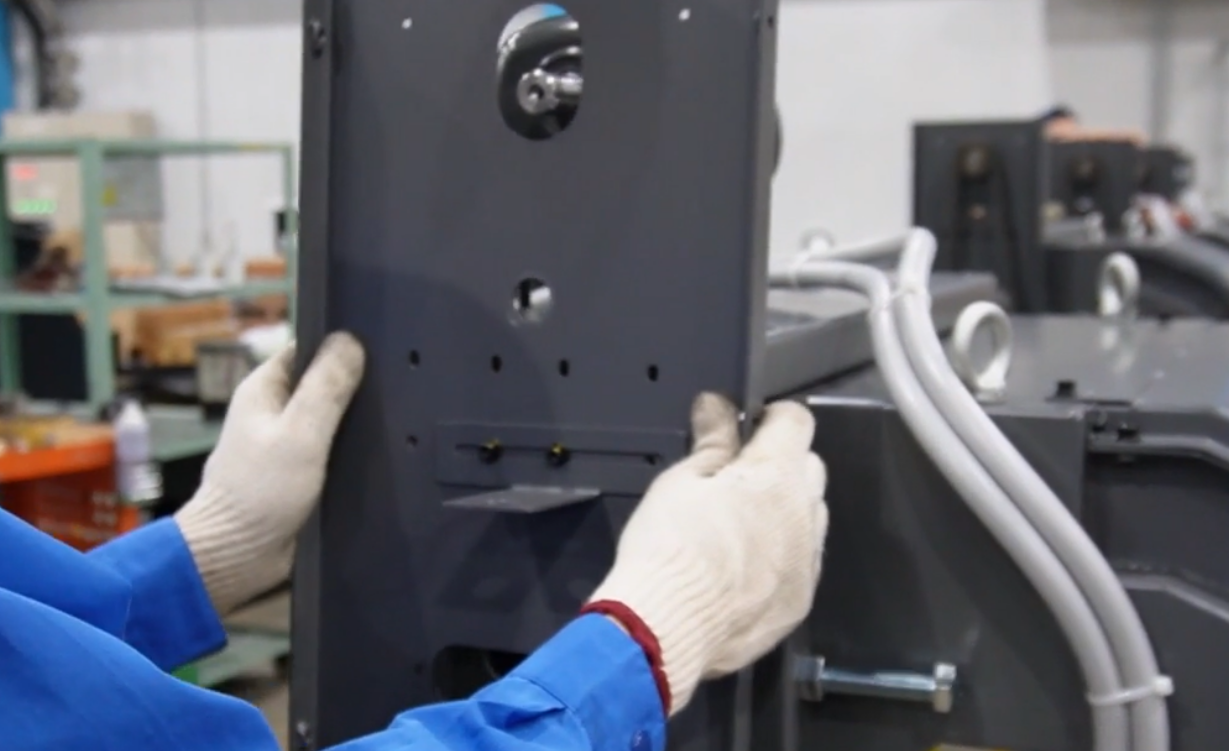

セーフティープレートを外す

六角レンチ

作業内容

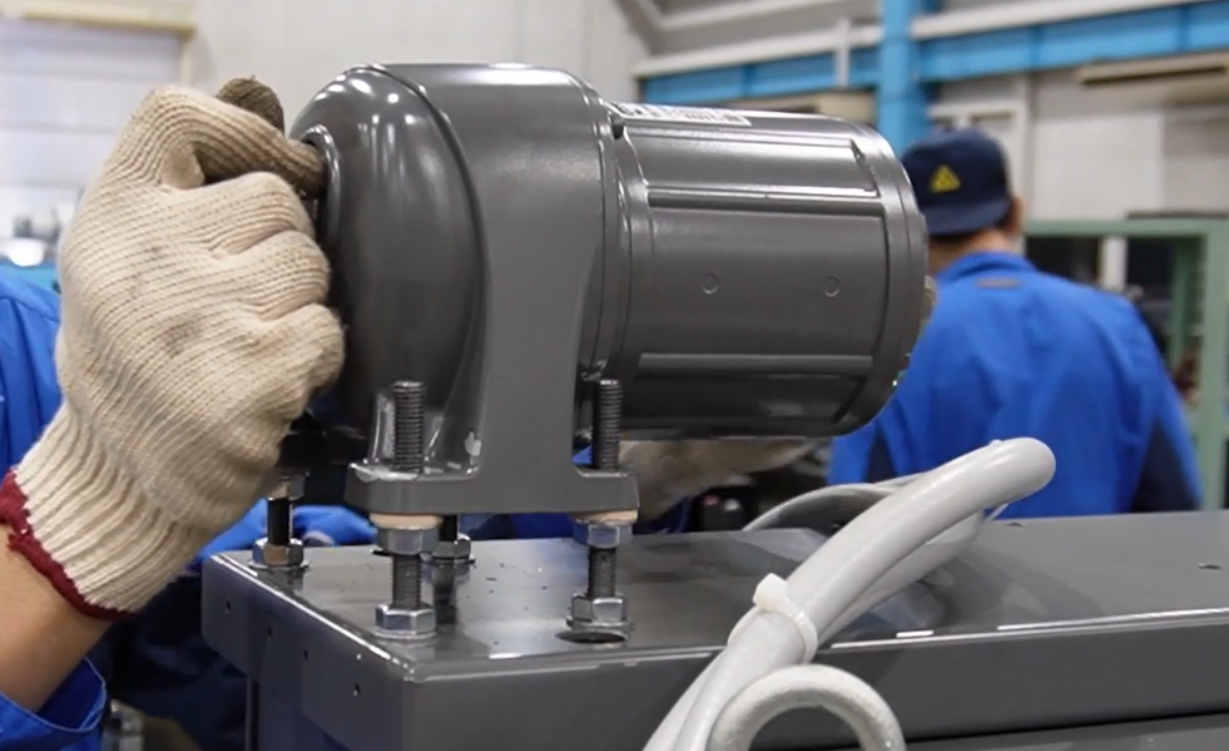

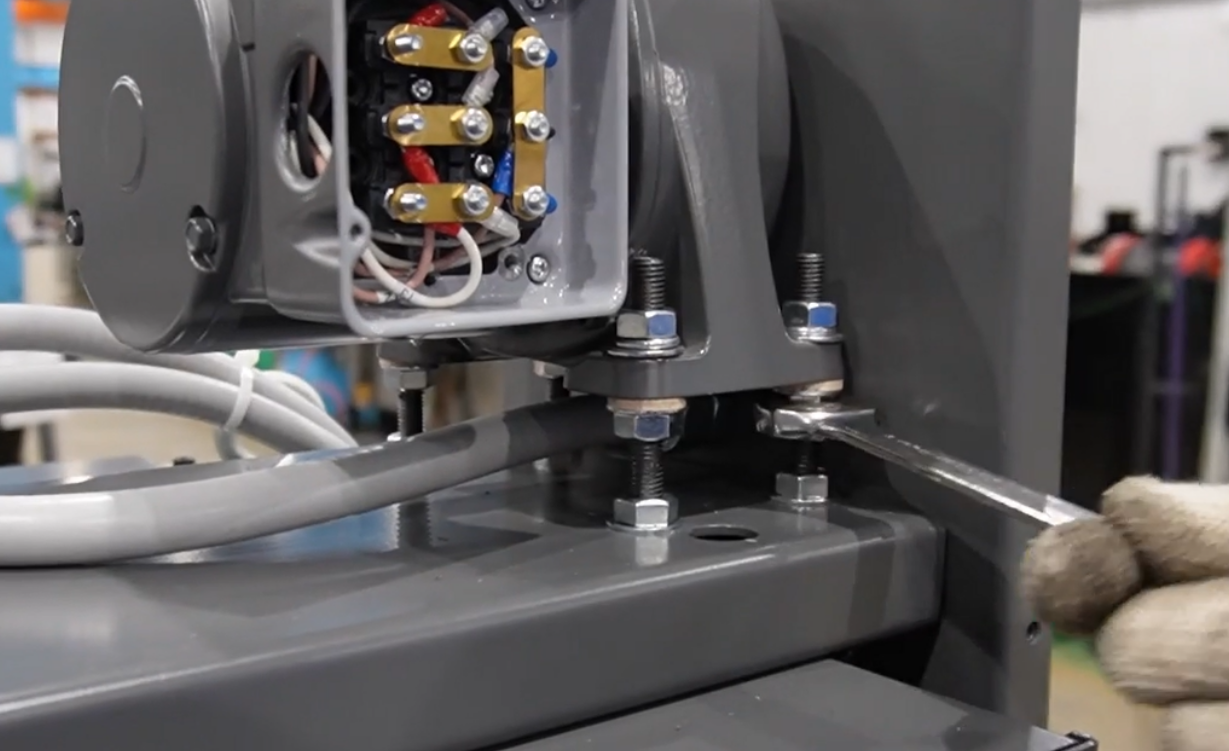

モーターを外す

ロックナット、ワッシャー、平ワッシャーを4ヵ所外し、モーターを外します。

ラチェット眼鏡レンチ

作業内容

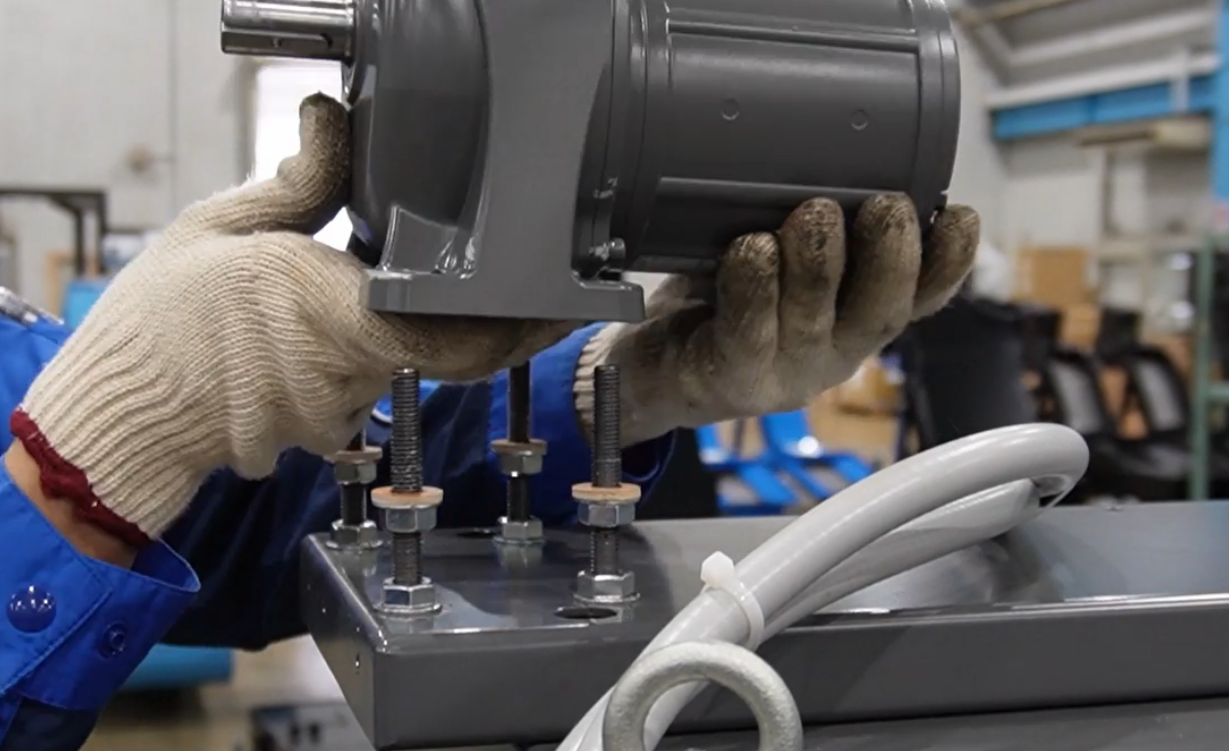

新しいモーターを取付ける

モーターを取付け、4ヵ所にロックナット、ワッシャー、平ワッシャーを取付けます。

ラチェット眼鏡レンチ

作業内容

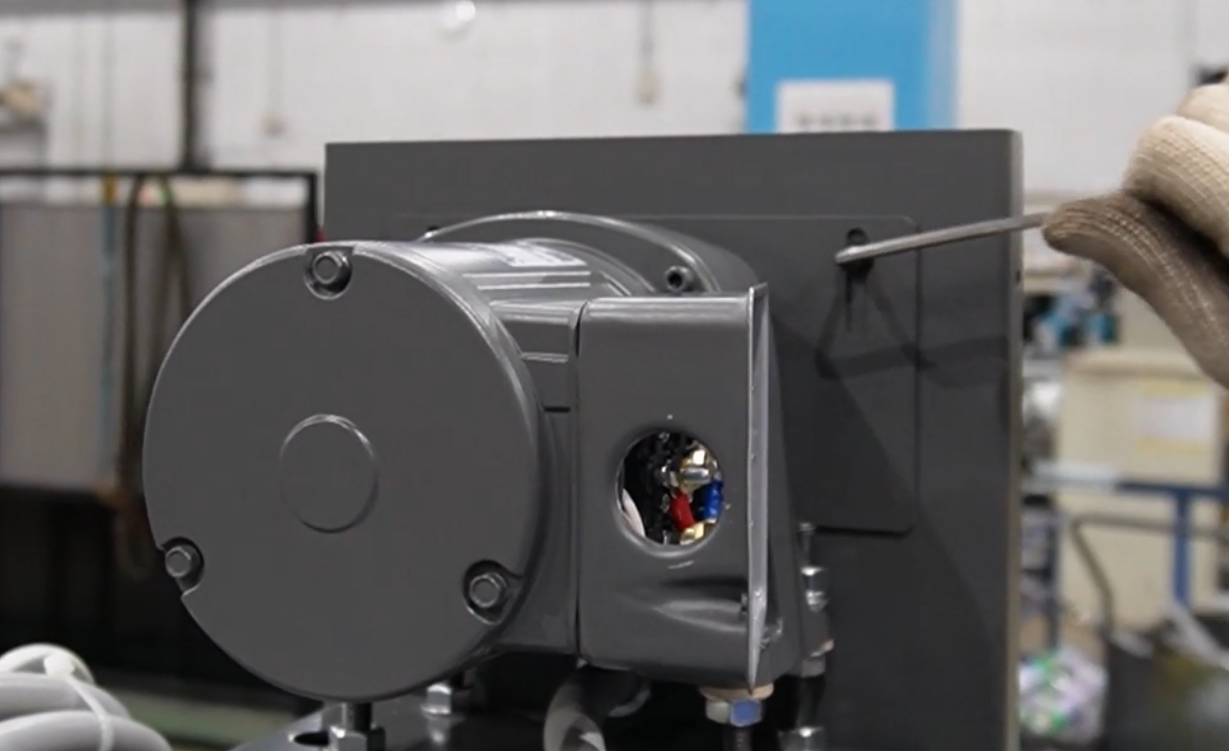

セーフティープレートを取付ける

六角レンチ

作業内容

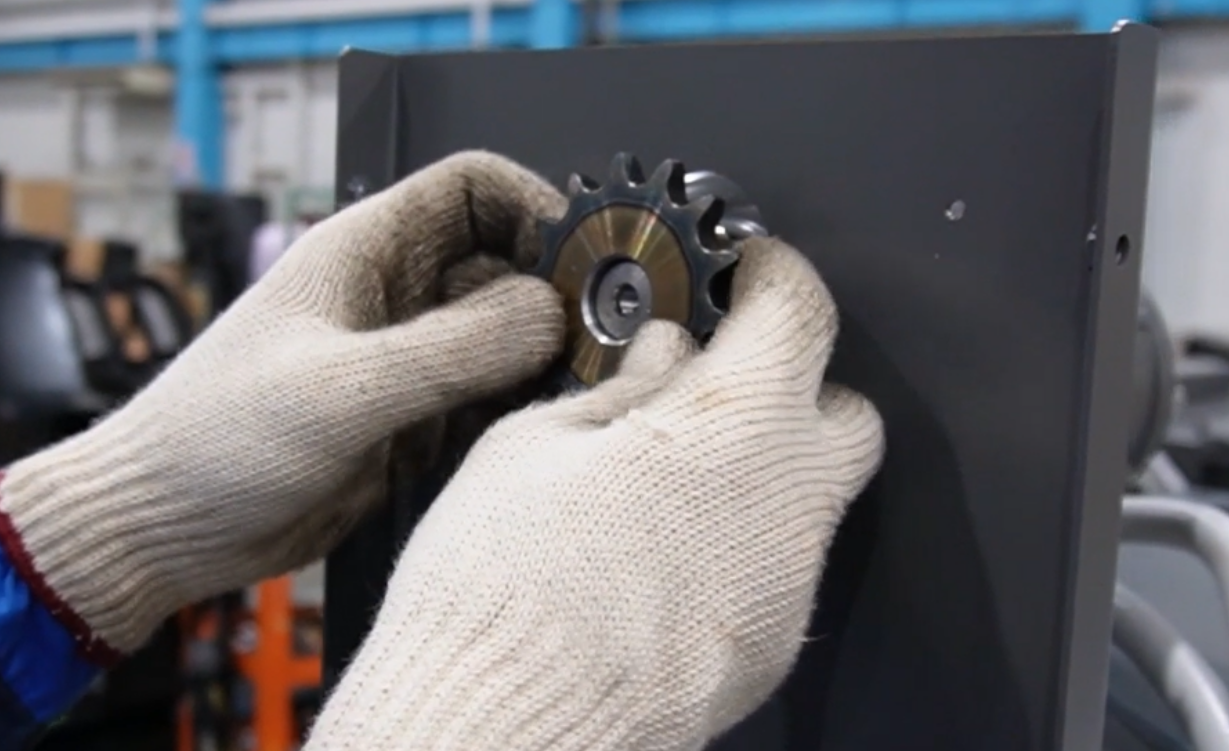

下側のトルクリミターを取り付ける

六角レンチ、スナップリングプライヤー

作業内容

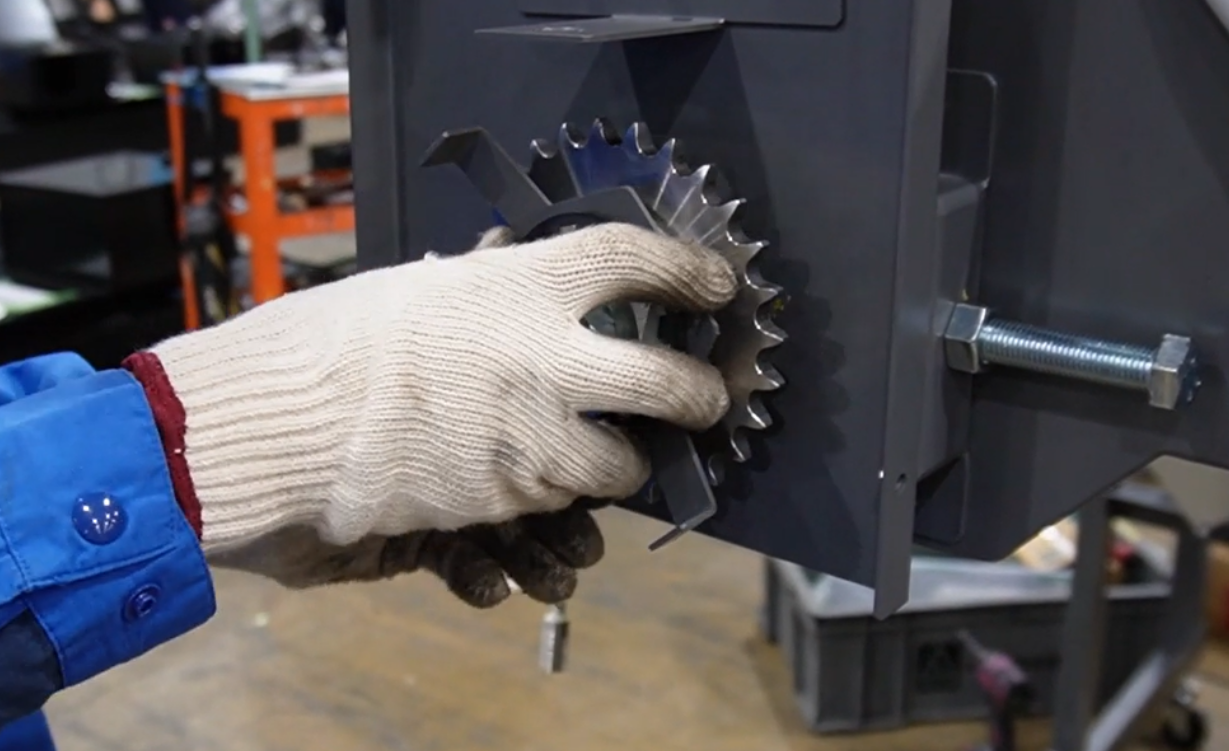

上側のスプロケットを取り付ける

作業内容

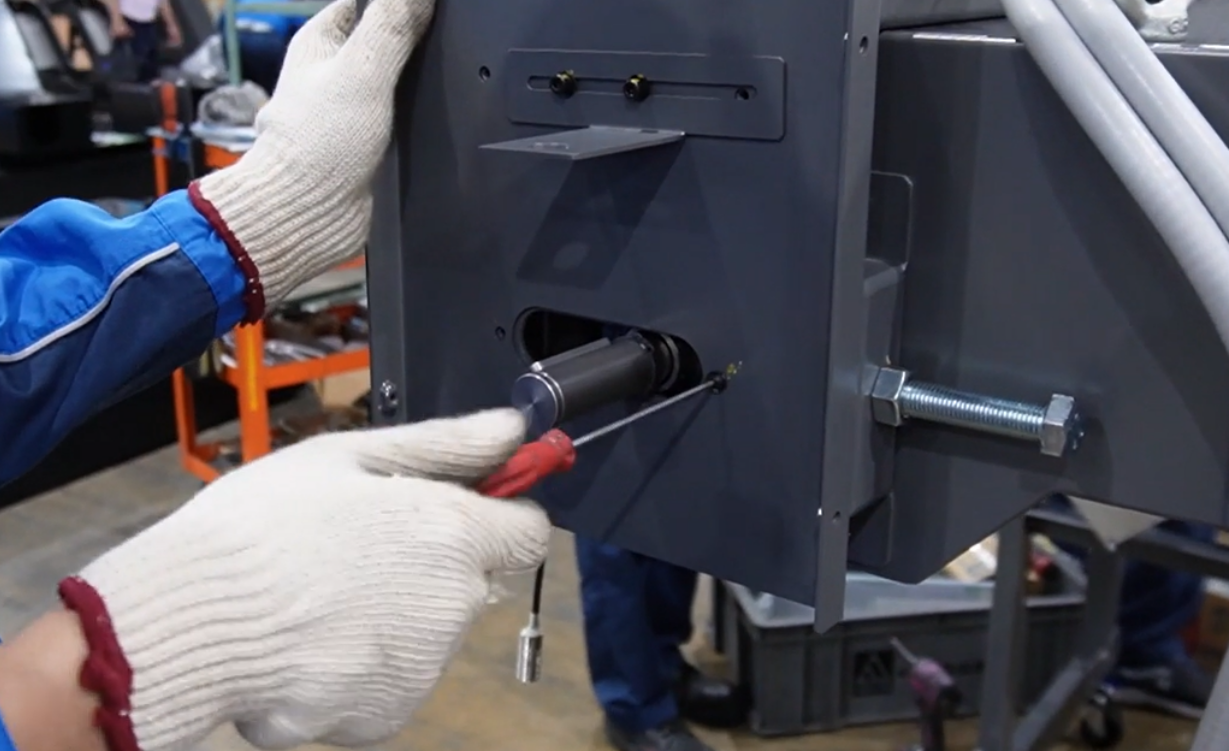

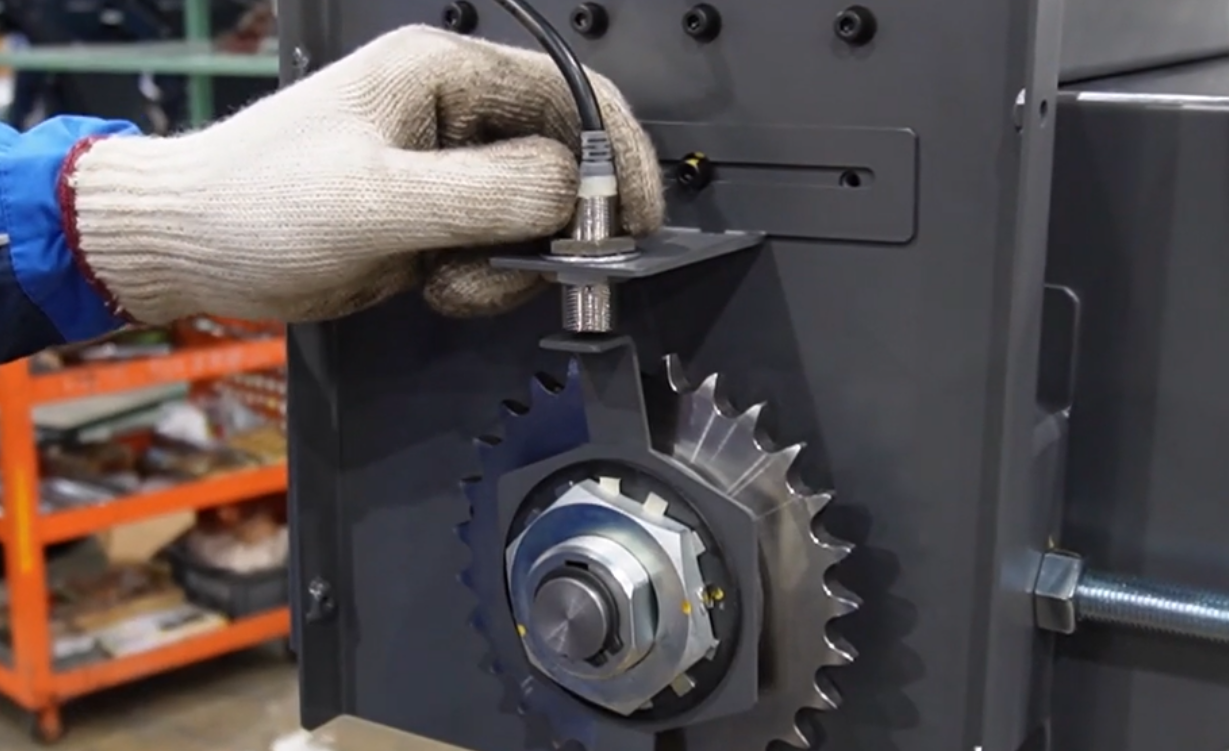

近接スイッチを取付ける

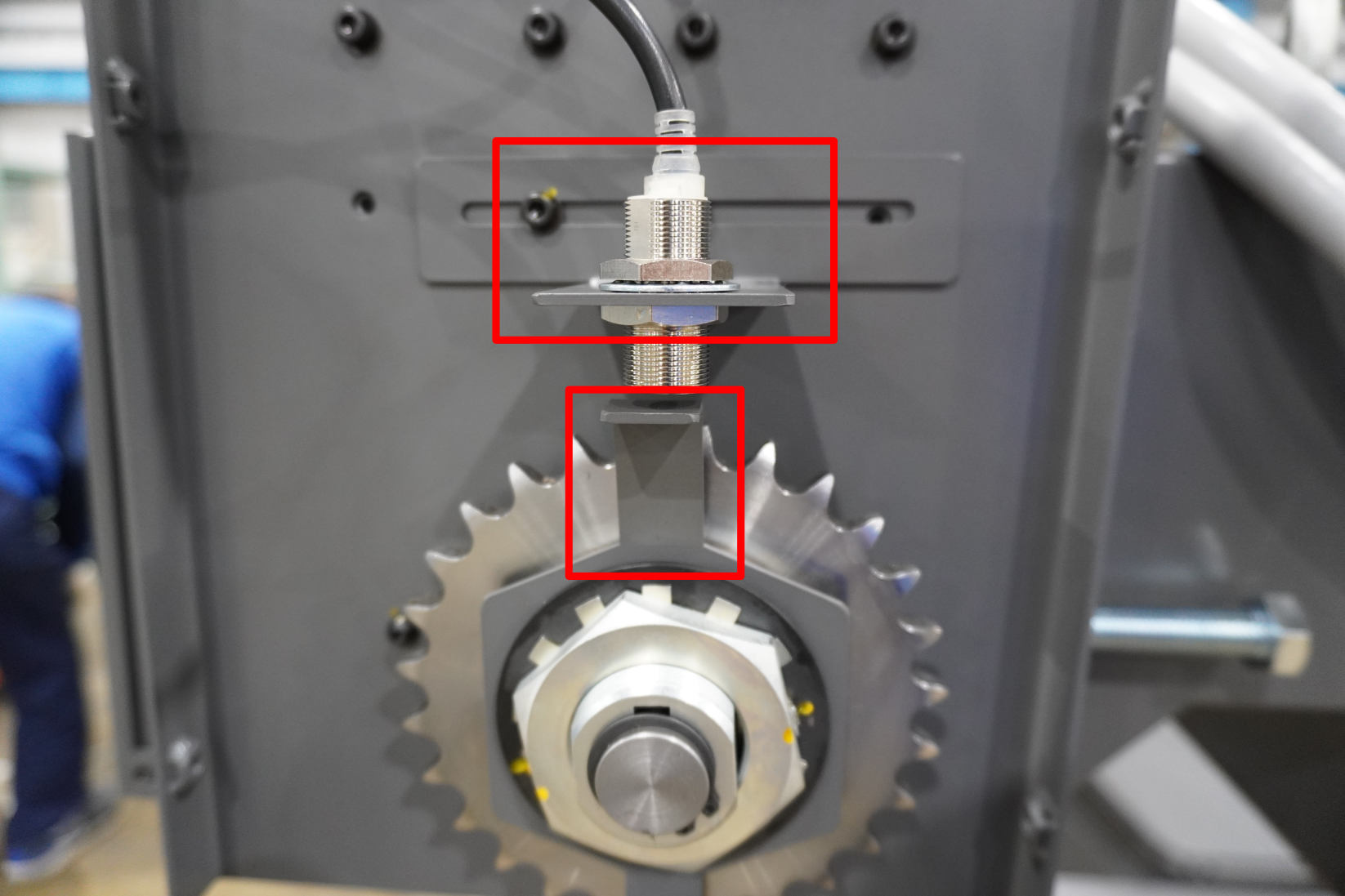

近接スイッチを取付けた後、ディテクターが近接スイッチの下にくるように、スプロケットを回してください。手で回らない場合は、位置調整は最後にし、モーター配線完了後、動力にて回し調整してください。
ディテクターが近接スイッチの真下にこない場合は、近接スイッチの位置を調整してください。調整方法は、15. 安全装置調整方法（近接スイッチ）を参照してください。

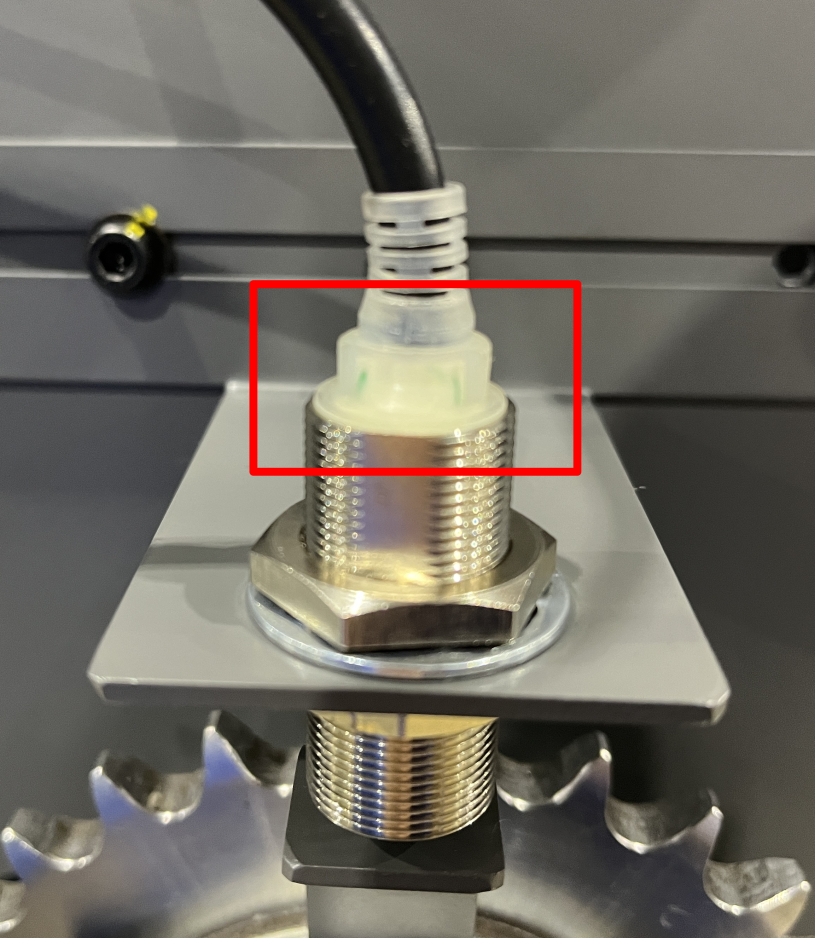

検知表示側を前に向けて固定してください。

ラチェット眼鏡レンチ、ウォーターポンププライヤー、結束バンド、ニッパー、モンキーレンチ

作業内容

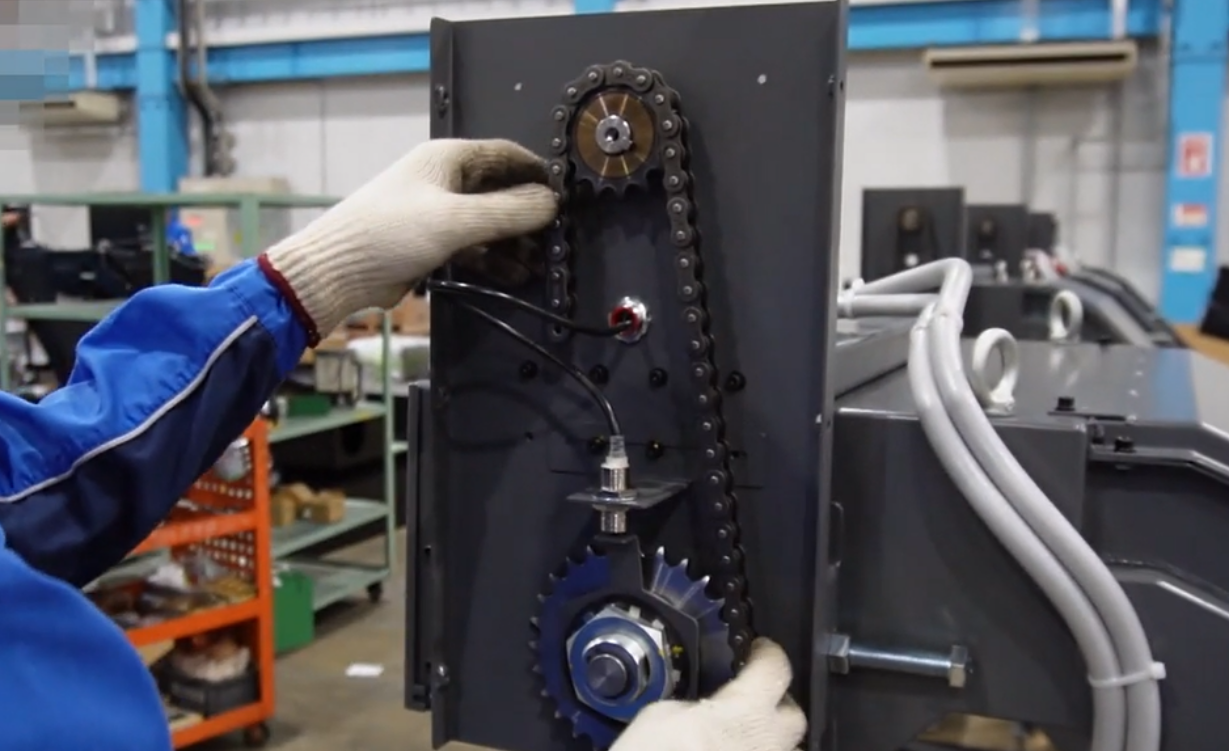

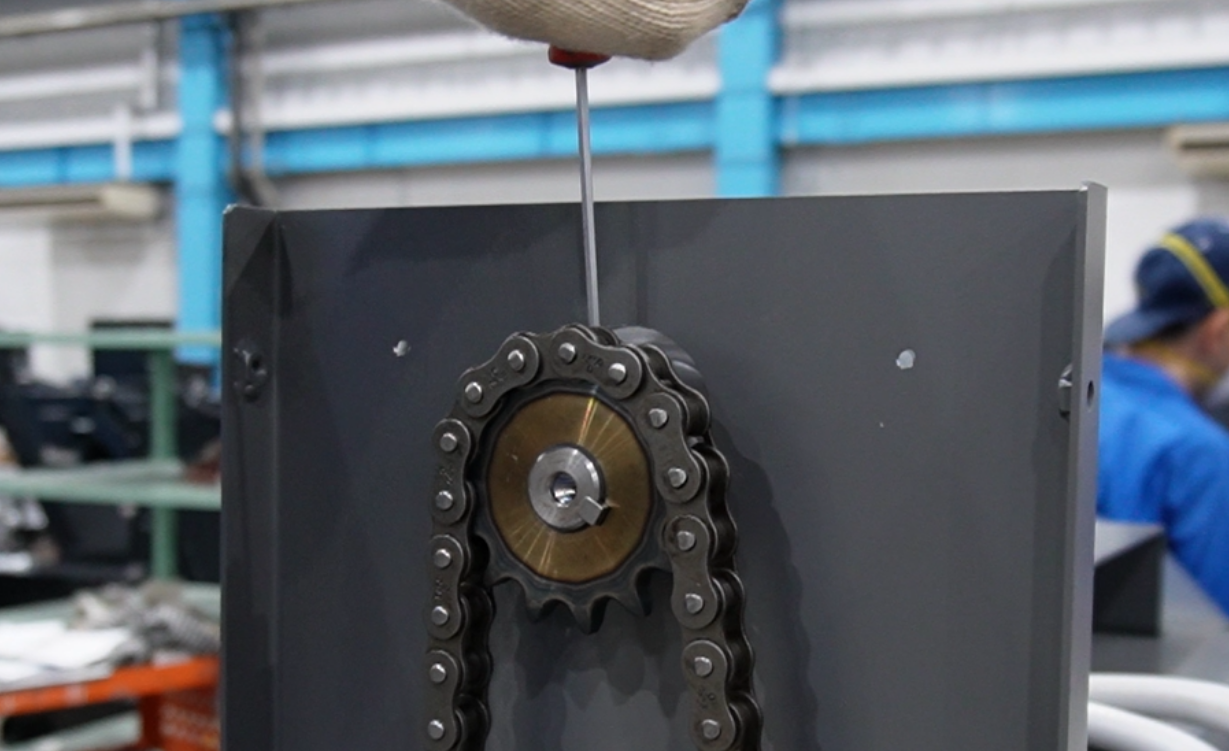

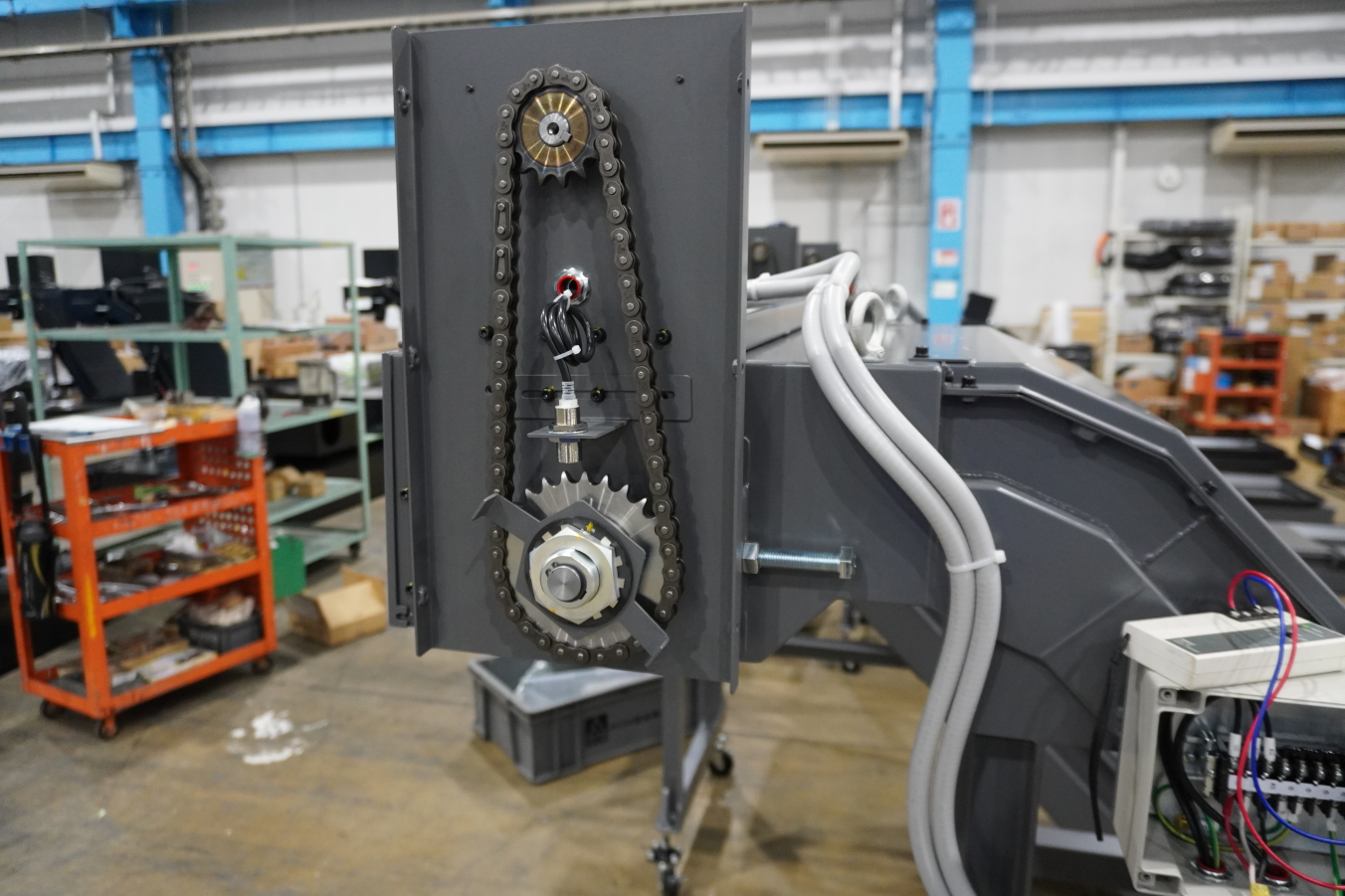

駆動チェーンを取付ける

駆動チェーンを取付けた後は、テンションの調整を行ってください。駆動チェーンテンション調整手順は、10. 駆動チェーンテンション調整を参照してください。

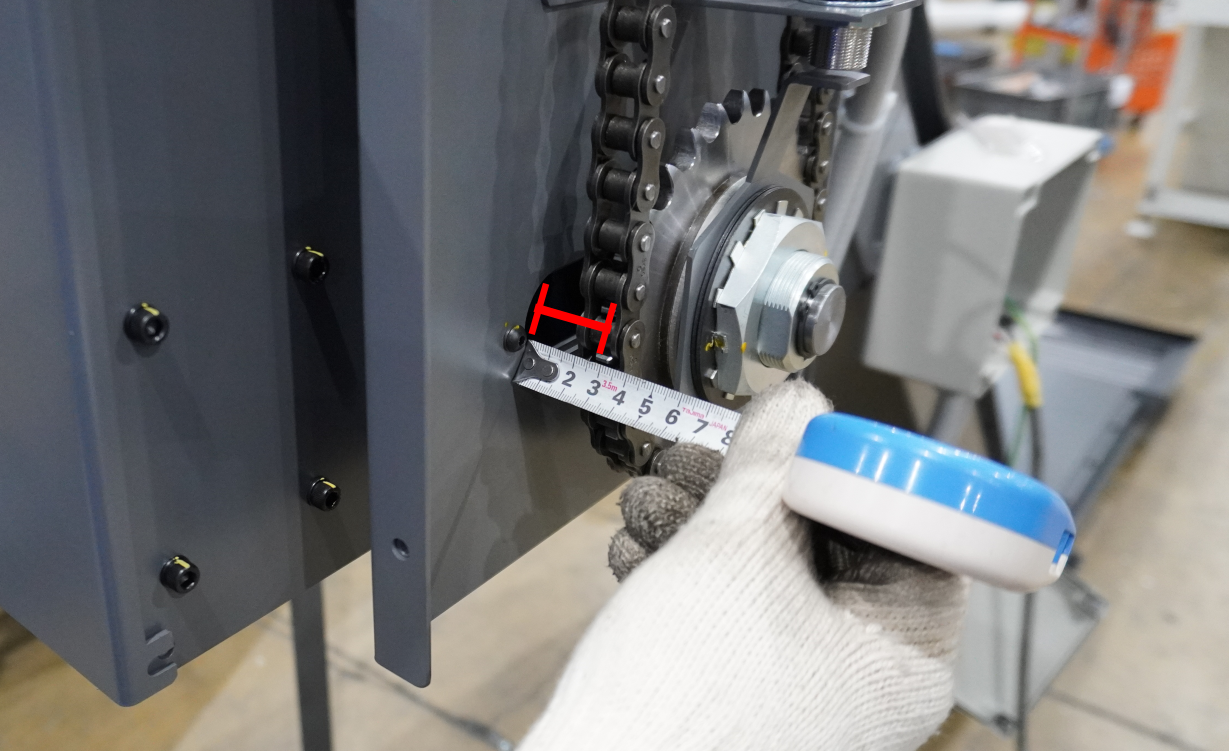

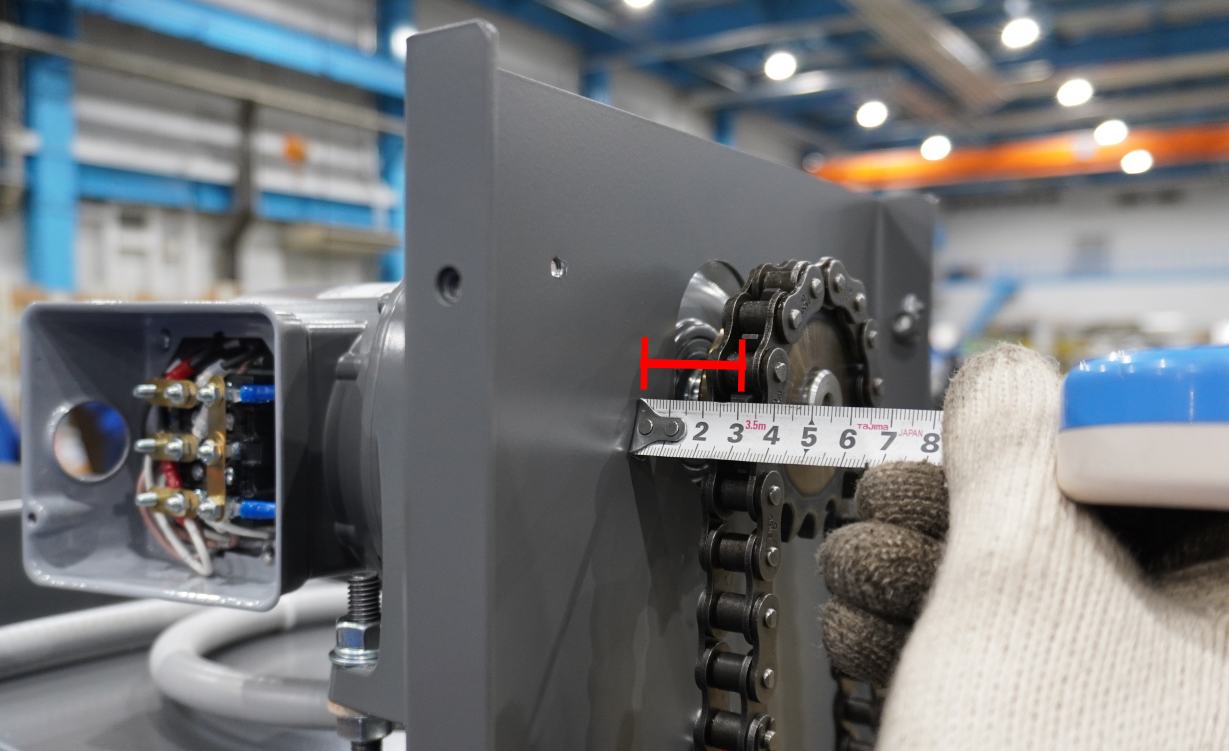

また、セーフティープレートからスプロケット刃の内側までの位置を測り、上下で同じ長さになっていることを確認してください。上下でな長さが異なる場合は、上側のスプロケットをプラスチックハンマーで軽く叩きながら位置を調整してください。

ラジオペンチ、スケール、（プラスチックハンマー）

作業内容

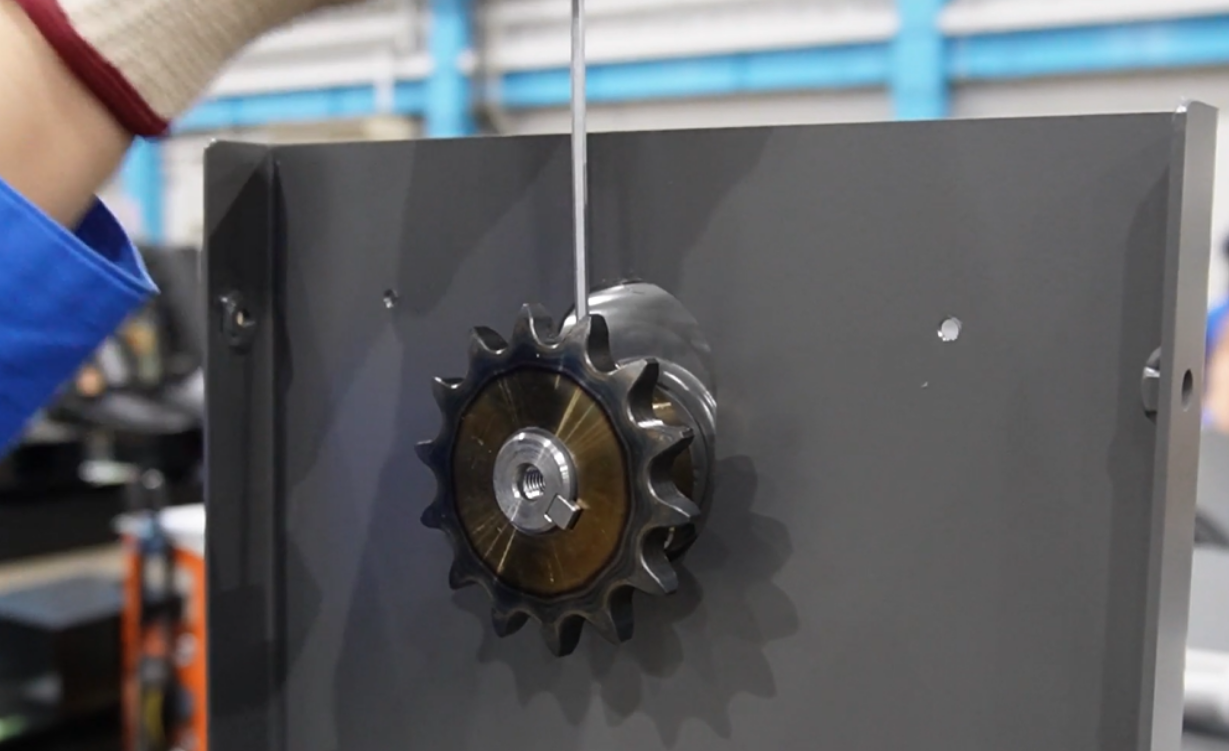

上側のスプロケットのセットボルトを締める

六角レンチ

作業内容

隙間プレートを取付ける（ある場合のみ）

六角レンチ

作業内容

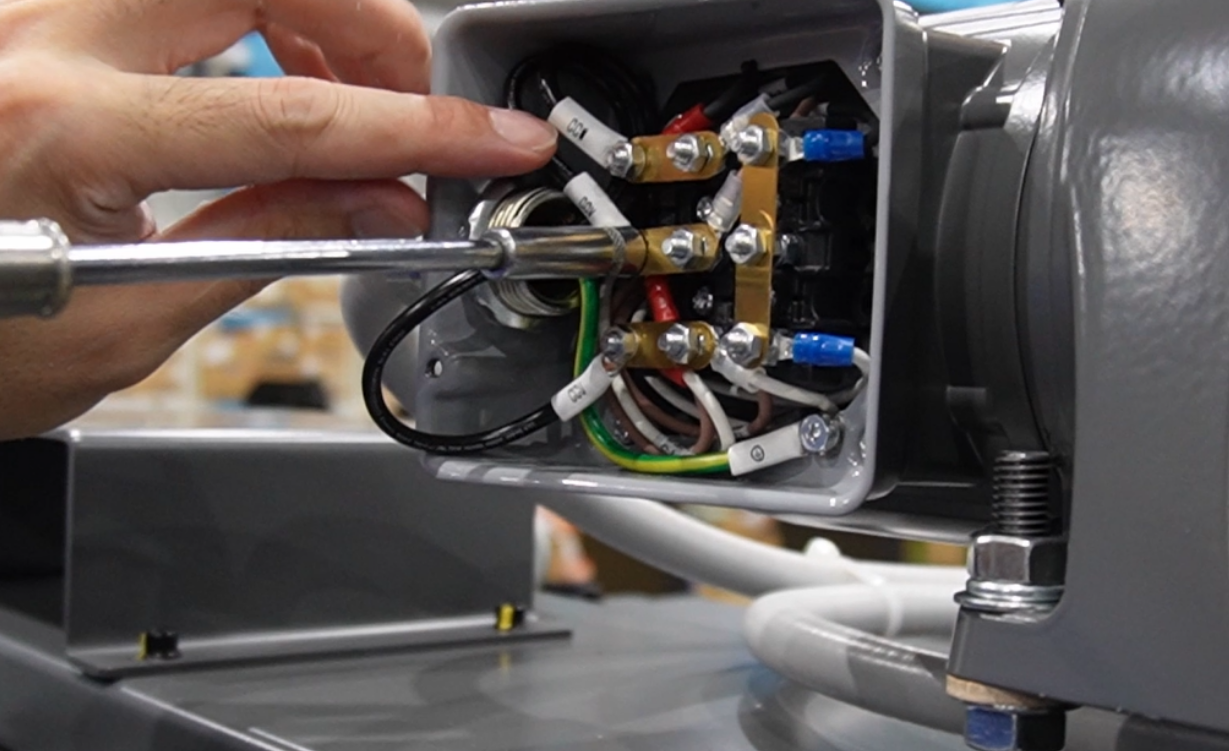

配線を取付ける

ソケットレンチ、ウォーターポンププライヤー

作業内容

セーフティーカバーを取付ける

六角レンチ
