10. 駆動チェーンテンション調整
2024-6-26 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間30分
- 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188）
作業内容
注意事項
STEP1
作業内容
コンベヤからモーターまでの距離を測る
ボルトのある4ヵ所を測ってください。
スケール
注意事項
STEP2
作業内容

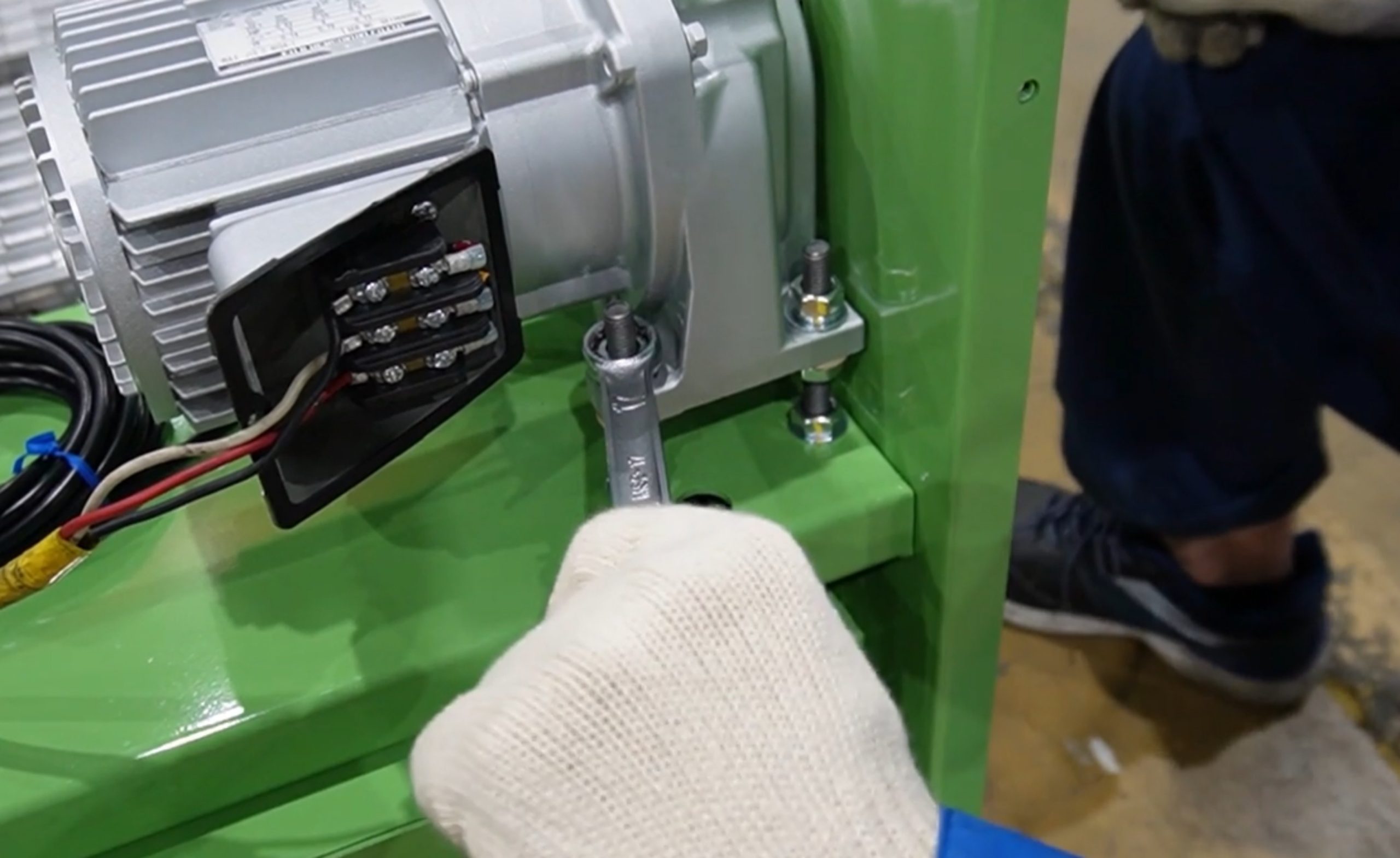

ロックナットを緩める
眼鏡レンチ
注意事項
STEP3
作業内容
下側のナットを回し上に上げる
STEP1で測った距離が4ヵ所均等になるようにスケールで測りながら、そしてチェーンの張り具合も確認しながらナットを上げてください。
眼鏡レンチ、スケール
注意事項
STEP4
作業内容
ロックナットを締める
眼鏡レンチ
注意事項
STEP5
作業内容
駆動チェーンの遊びが5mm程度になっているか確認する
駆動チェーンにフラットバーを当て、駆動チェーンを内側に引っ張ります。フラットバーと駆動チェーンの隙間が5mm程度であれば、適切なチェーンの張り具合です。
※ナットを目一杯あげてもチェーンの張りが緩い場合、またはスプロケットと長穴が干渉してチェーンが張れない場合（下図部分）は、チェーンのコマ詰めが必要になります。
コマ詰め手順は、11.駆動チェーンコマ詰めを参照してください。
フラットバー、スケール
注意事項
・フラットバー等がない場合は、目視で5mm程度の遊びが確認できれば問題ありません。
STEP6
作業内容
STEP1で測った距離をもう一度測り、4ヵ所が均等な距離になっているか確認する
スケール
注意事項
