9. 【チェーン交換】50フロアーコンベヤ

2024-9-10 更新

50フロアーコンベヤのチェーン交換手順です。

使用工具

プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー(穴用)、ペンチ、ラジオペンチ、プラスチックハンマー、ソケットレンチ

  • 作業人数2人
  • 所要時間3時間
注意事項
  • 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
  • 不明な点は、弊社までお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1

作業内容

モーターを使って、コンベヤチェーン接合部が横の穴の位置にくるまでチェーンを動かす

ジョイント連結部にはワッシャーと割りピンが付いています。

注意事項

STEP2

作業内容

モーターを取外す

[VCモーターの取外し]
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。

[MGZモーターの取外し]
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。

プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー(穴用)

注意事項

・モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。

STEP3

作業内容

カバー類を外す

テイクアップのカバー、センターカバーを外します。

六角レンチ

注意事項

STEP4

作業内容

チェーンテンションを緩める

モンキーレンチ、ソケットレンチ

注意事項

STEP5

作業内容

割りピン、ワッシャーを外す(両側)

ペンチ、ラジオペンチ、プラスチックハンマー

注意事項

STEP6

作業内容

ピンを外す

ラジオペンチ

注意事項

STEP7

作業内容

Eリングを外す(両側)

スナップリングプライヤー(穴用)

注意事項

・Eリングは飛んでいかないように注意してください。

STEP8

作業内容

ジョイント連結部のもう一方のピンを抜きEリングを外す

ピンを抜くと、クリート(またはヒンジプレート)とサイドプレート2枚が外れます。

ペンチ、ラジオペンチ、プラスチックハンマー、スナップリングプライヤー(穴用)

注意事項

STEP9

作業内容

ジョイントを外す

注意事項

STEP10

作業内容

ピンを仮入れする(2本)

注意事項

STEP11

作業内容

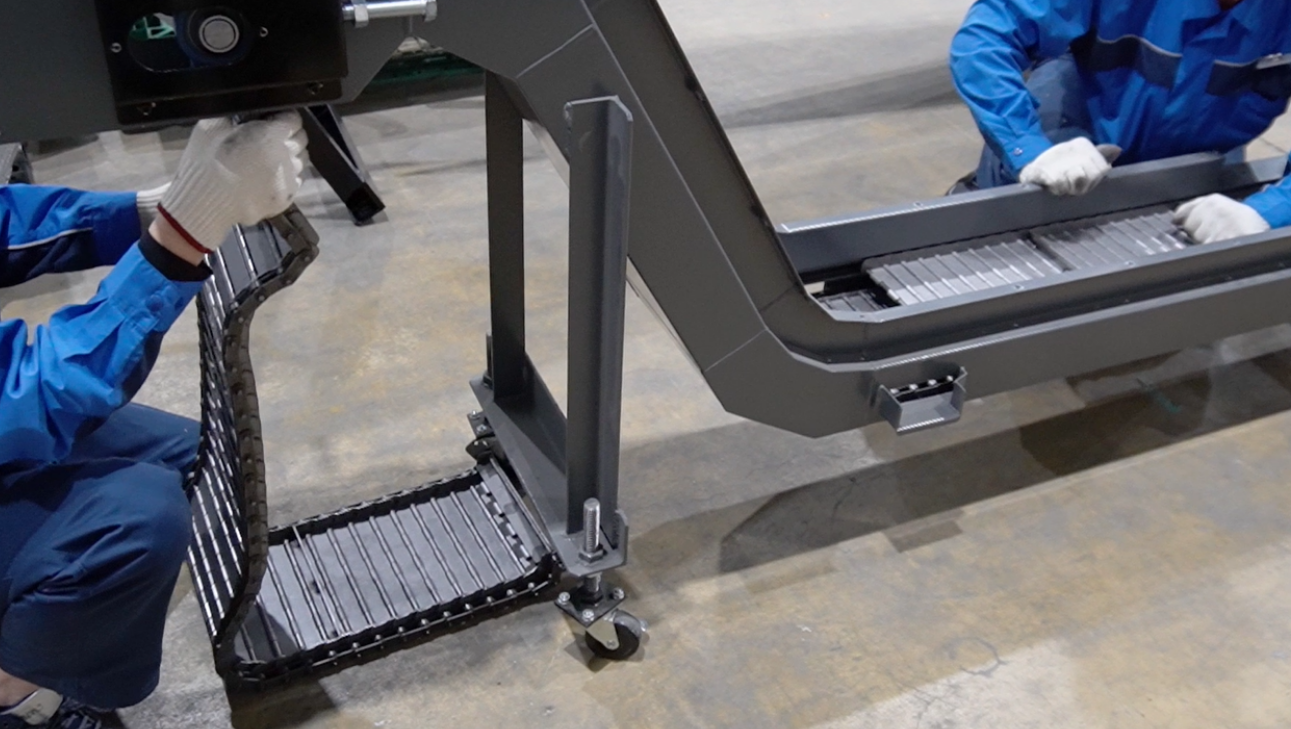

チェーンを回して、チェーンを抜く

チェーンに緩みが出ないように別の作業者に押さえてもらいながら、上側のチェーンを引き抜きます。

モンキーレンチ

注意事項

・チェーンを抜く際は、チェーンが自重でなだれるように抜ける場合があるので必ず2人以上で作業をおこなってください。

STEP12

作業内容

新しいチェーンを入れる

注意事項

・チェーンを送り込む際に手を挟まないように注意してください。

STEP13

作業内容

仮入れしたピンを抜く(2本)

注意事項

STEP14

作業内容

ジョイントを取付ける

注意事項

STEP15

作業内容

Eリングを取付ける

Eリングが飛んでいかないように押えながら取り外してください。

ラジオペンチ

注意事項

STEP16

作業内容

ピンを取付ける

注意事項

・サイドプレートの向きに注意してください。

STEP17

作業内容

ワッシャー、割りピンを取付ける

ラジオペンチ

注意事項

STEP18

作業内容

同様にもう一方のピンを入れ、ワッシャーと割りピンを取付ける

ラジオペンチ

注意事項

STEP19

作業内容

チェーンのテンションを調整する

手順は1.【コンベヤチェーンテンション調整⼿順】50タイプフロアーコンベヤを参照してください。

ソケットレンチ、モンキーレンチ、六角レンチ、直尺

注意事項

STEP20

作業内容

カバー類を取付ける

六角レンチ

注意事項

STEP21

作業内容

モーターを取付ける

[VCモーターの取付け]
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。

[MGZモーターの取付け]
STEP2:モーターの取外しの逆手順で取付けしてください。

プラスドライバー、六角レンチ、スナップリングプライヤー(穴用)、モンキーレンチ、ウォーターポンププライヤー

注意事項
