7-2. ひしフランジ形ユニット交換（ASFB型）

作業内容

モーターを取外す

モーターが上手く外れない場合は、バールを使ってモーターを外してください。

六角レンチ、（ウエス、バール）

作業内容

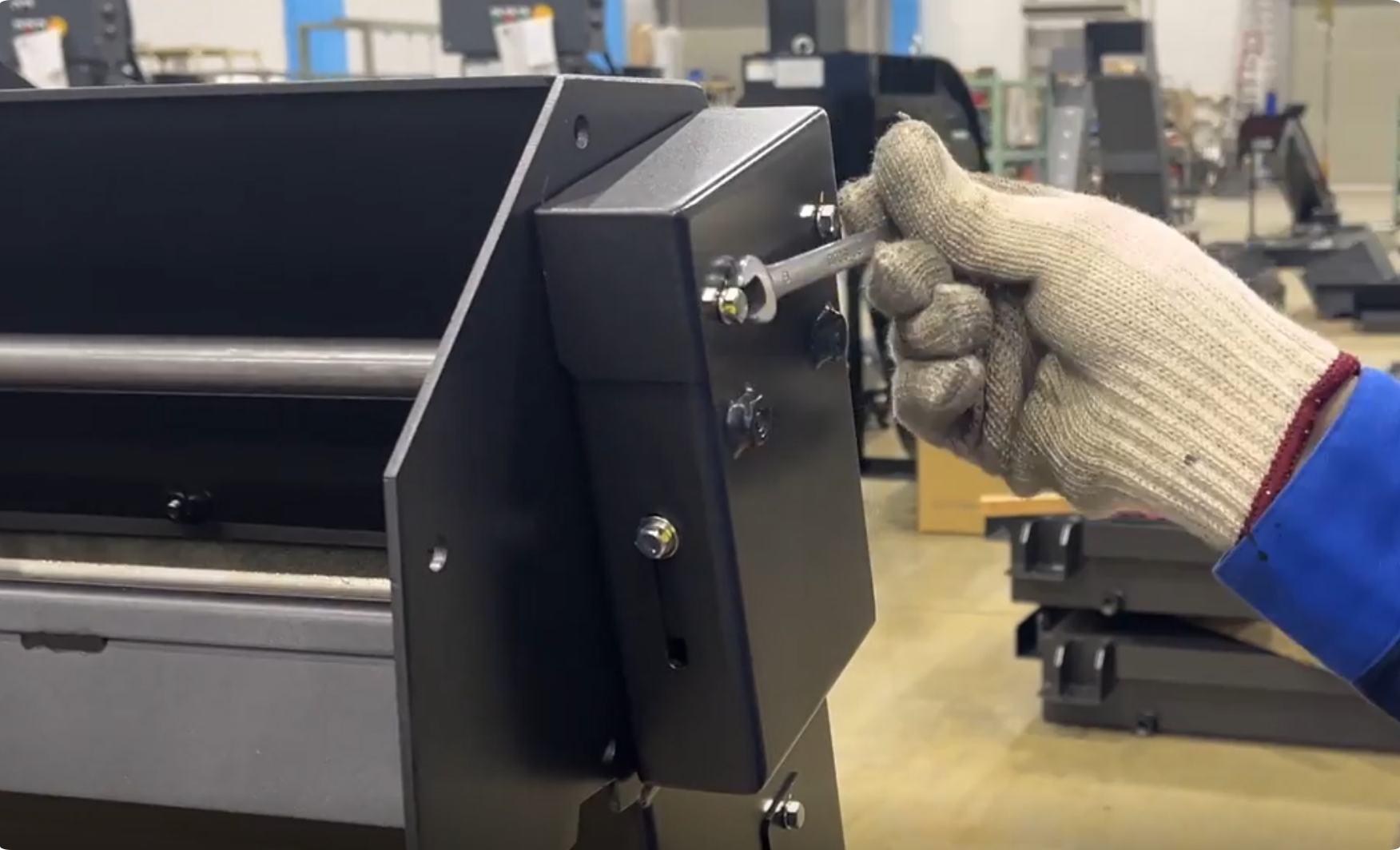

テイクアップのフタがある場合は、取外す

スパナ

作業内容

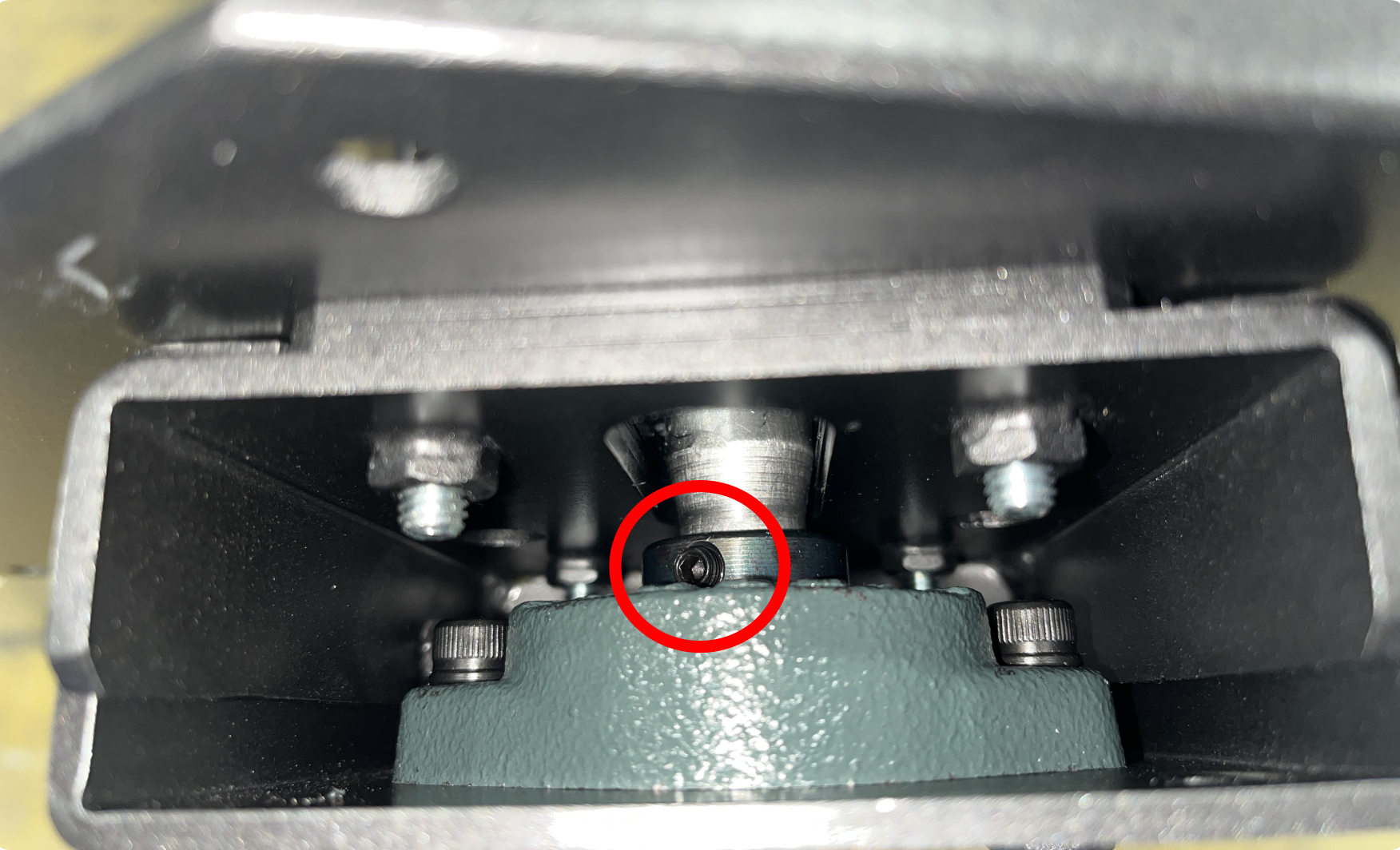

セットボルトを緩める

セットボルトは、90度の位置に2本あります。

六角レンチ、モンキーレンチ

作業内容

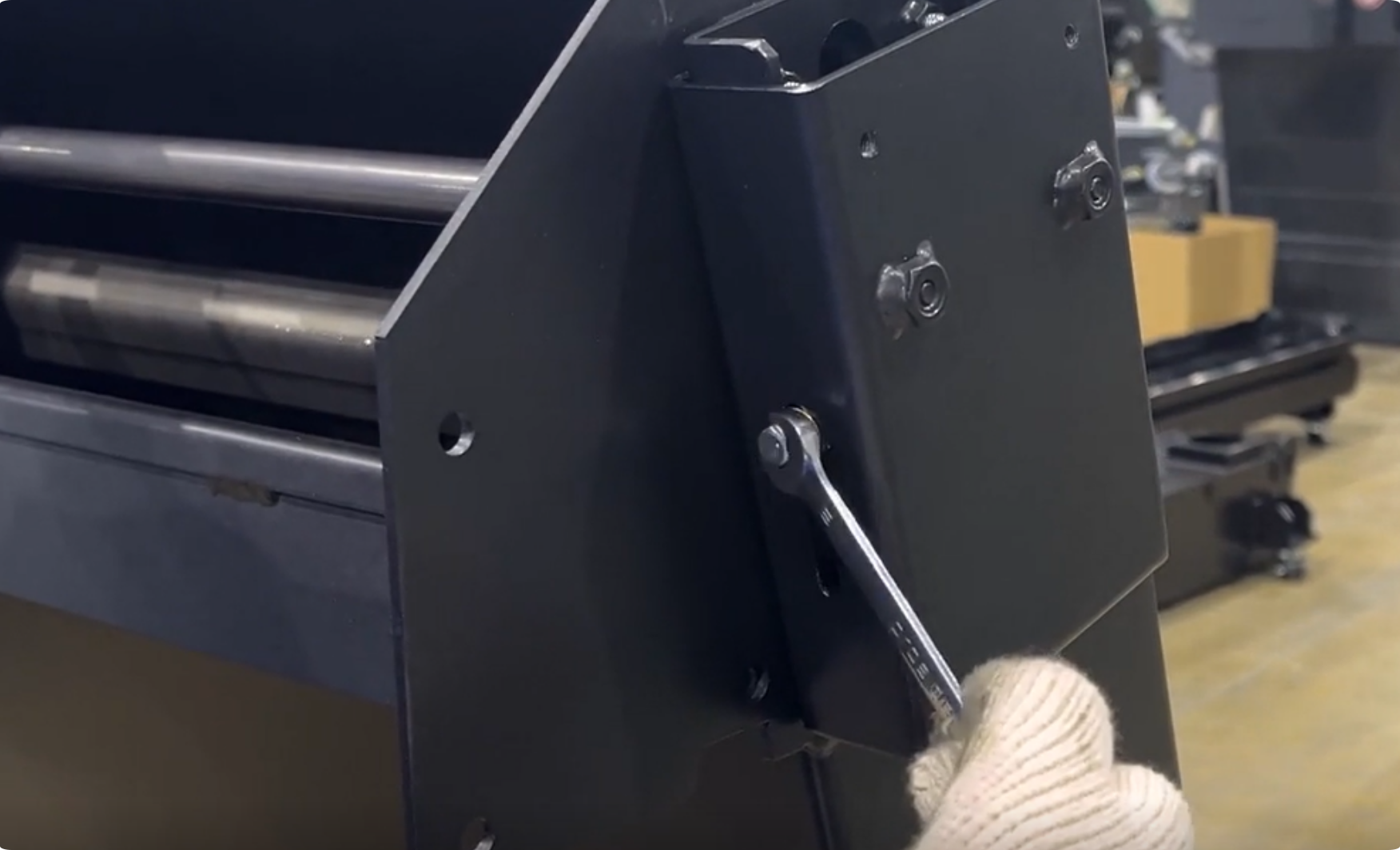

インナーブラケットを固定しているボルトを取外す

スパナ

作業内容

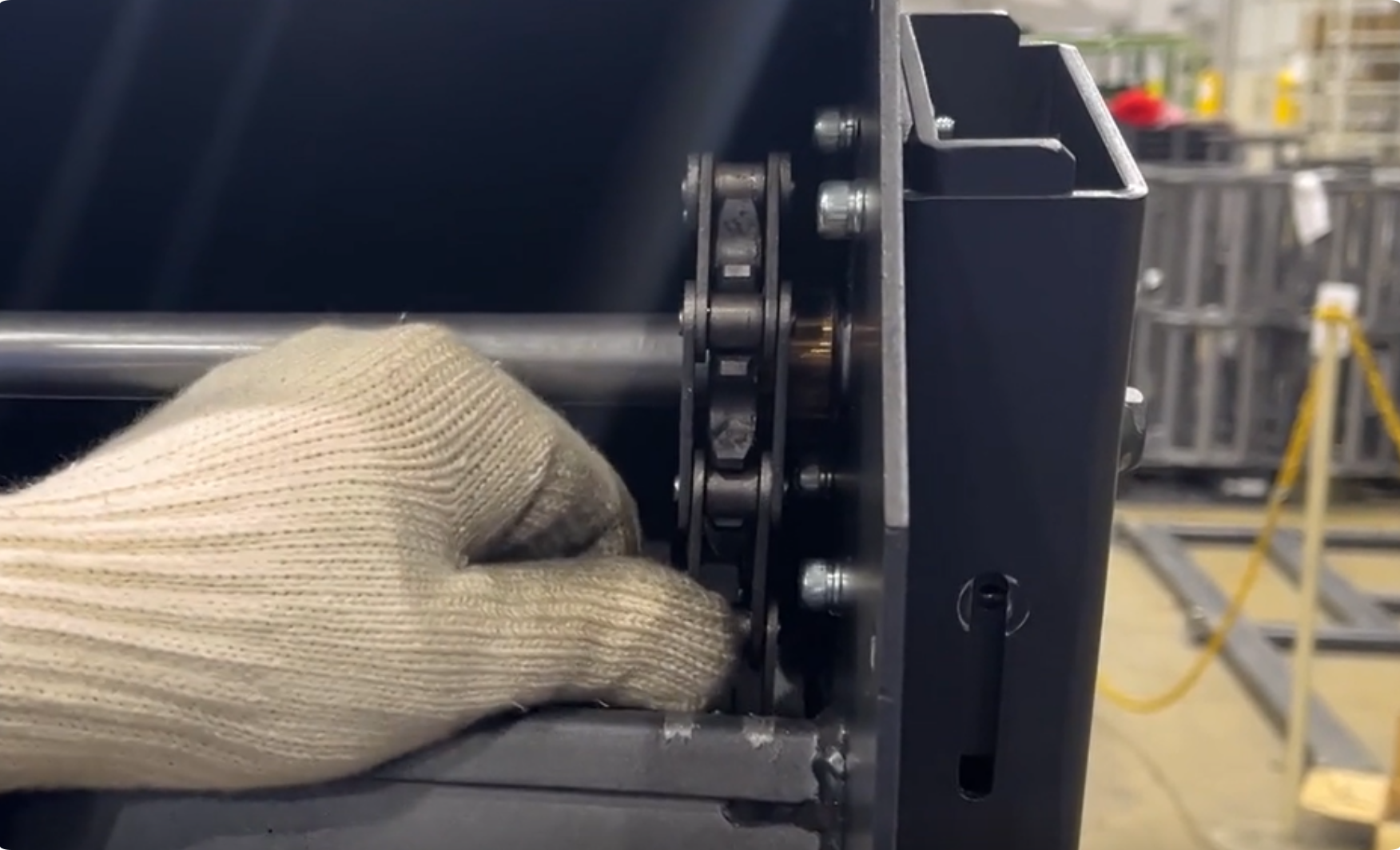

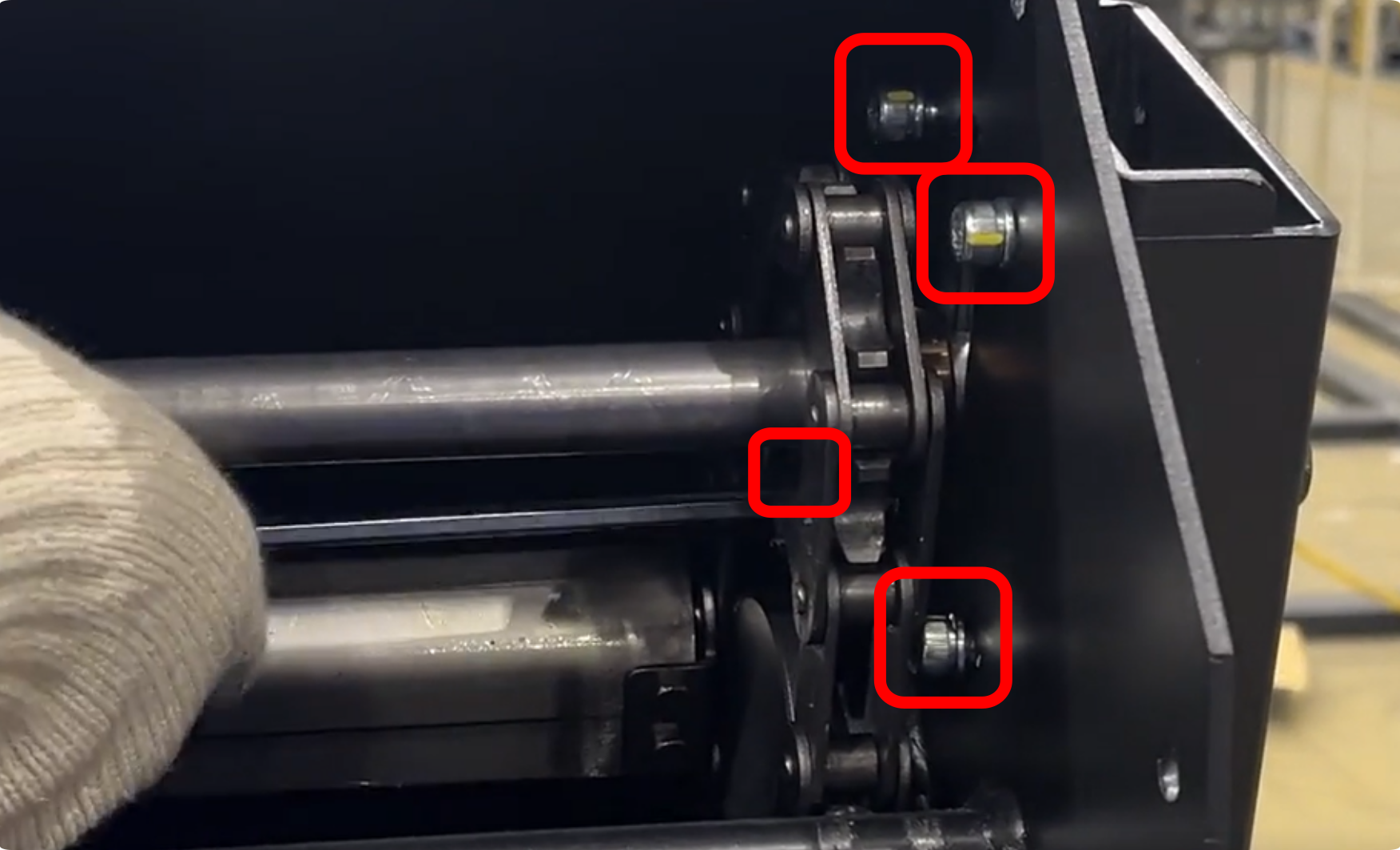

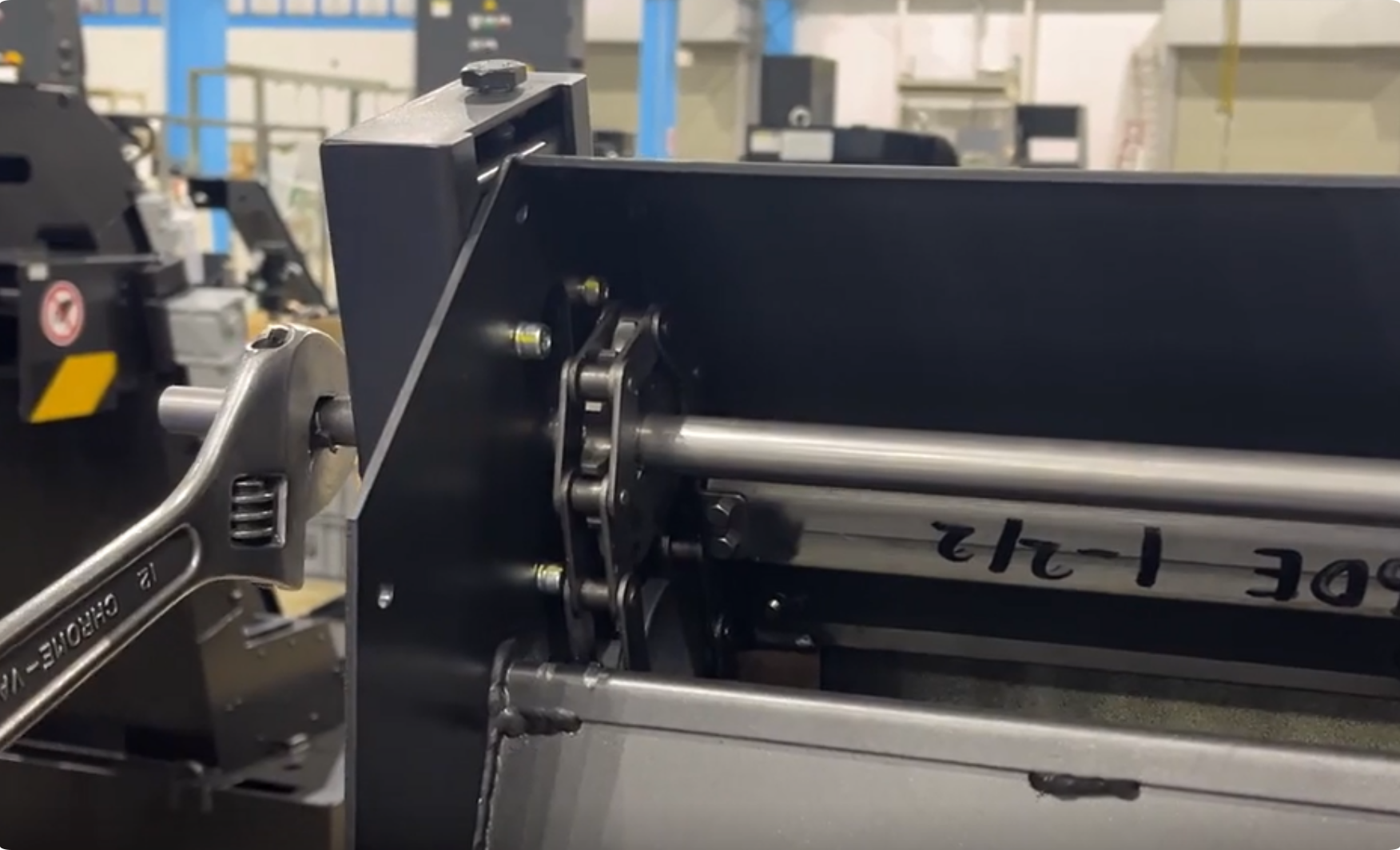

駆動軸を回してコンベヤ側面のボルトを外しやすい位置にカキ板を動かす

モンキーレンチ

作業内容

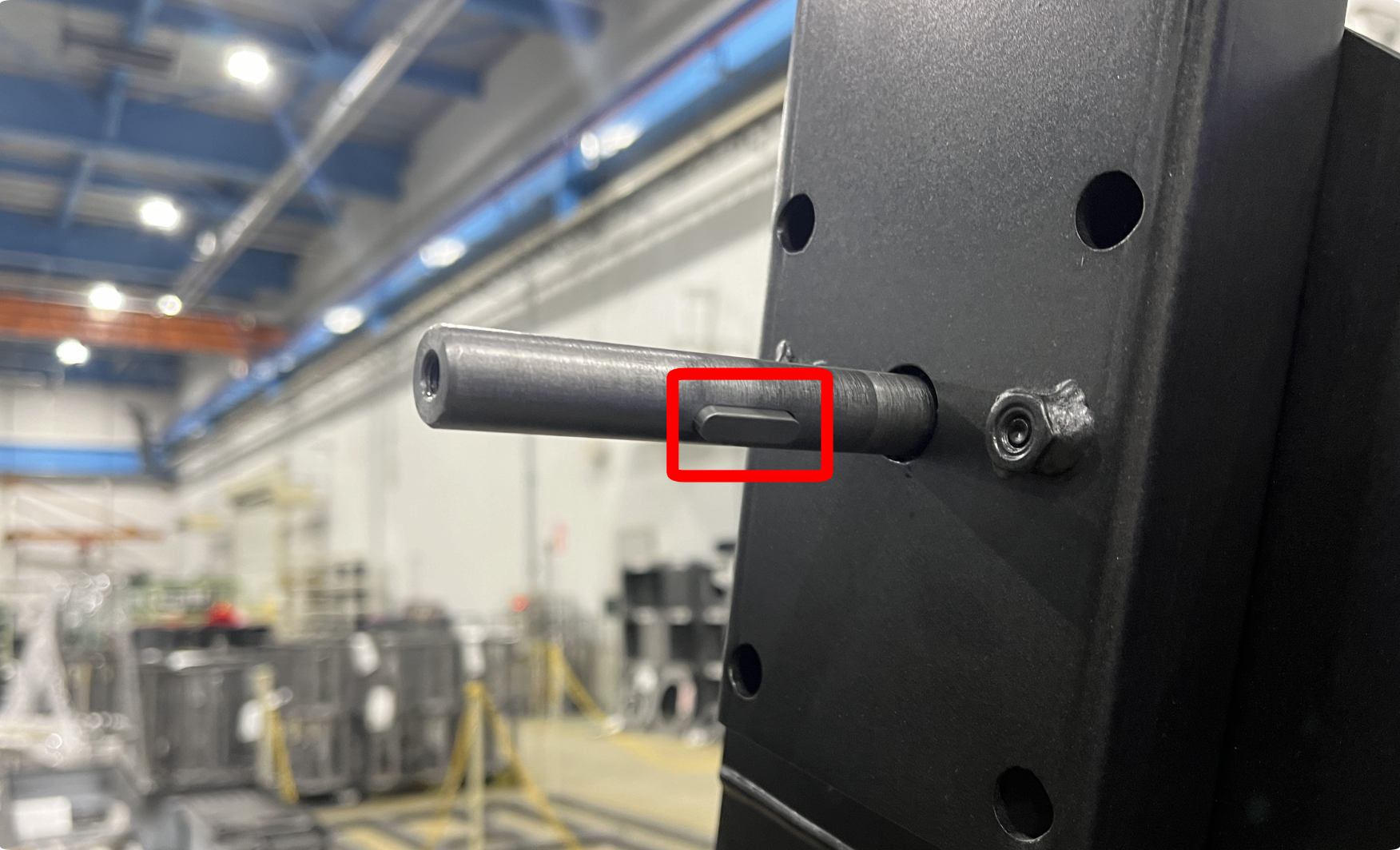

キーを外す

作業内容

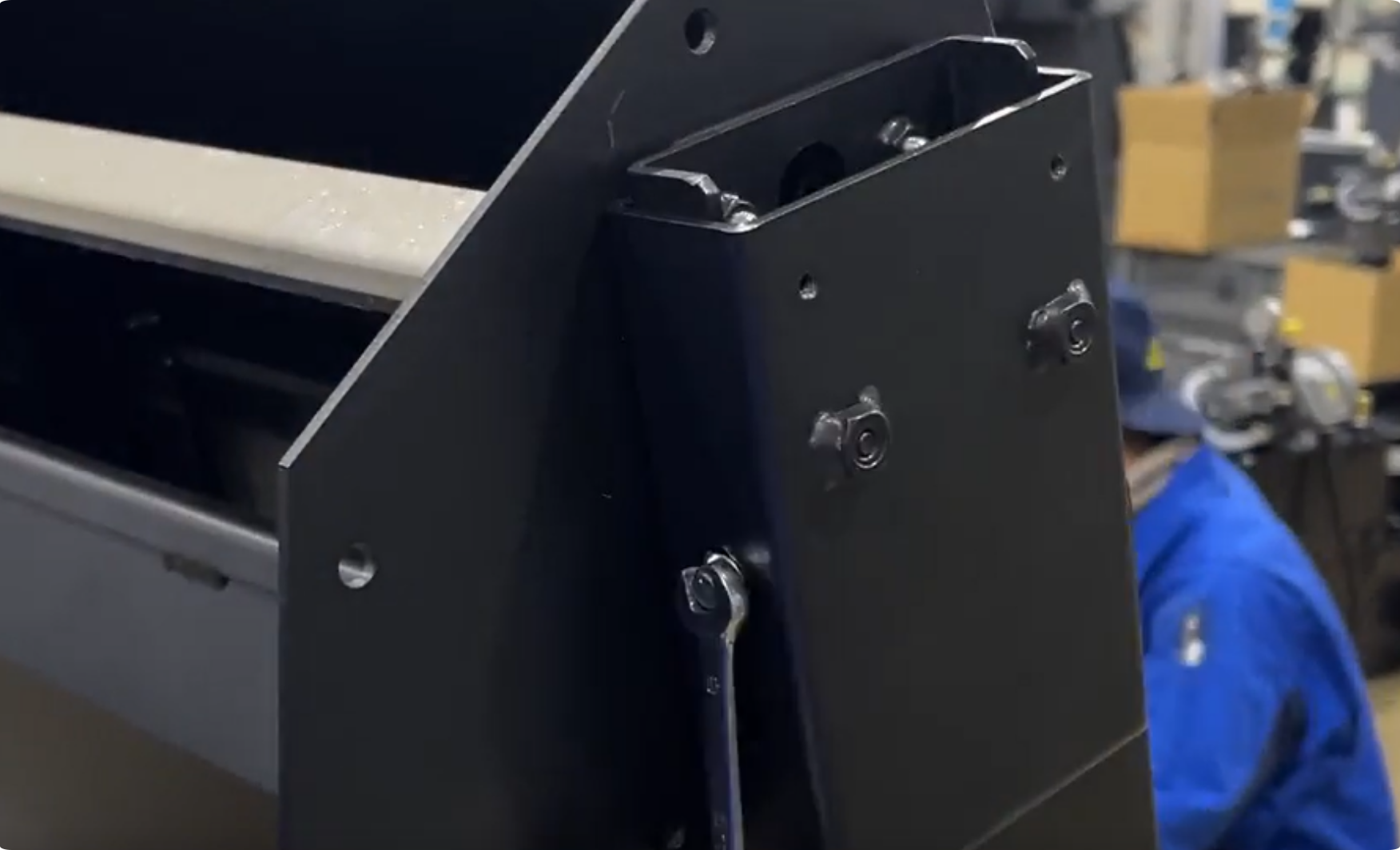

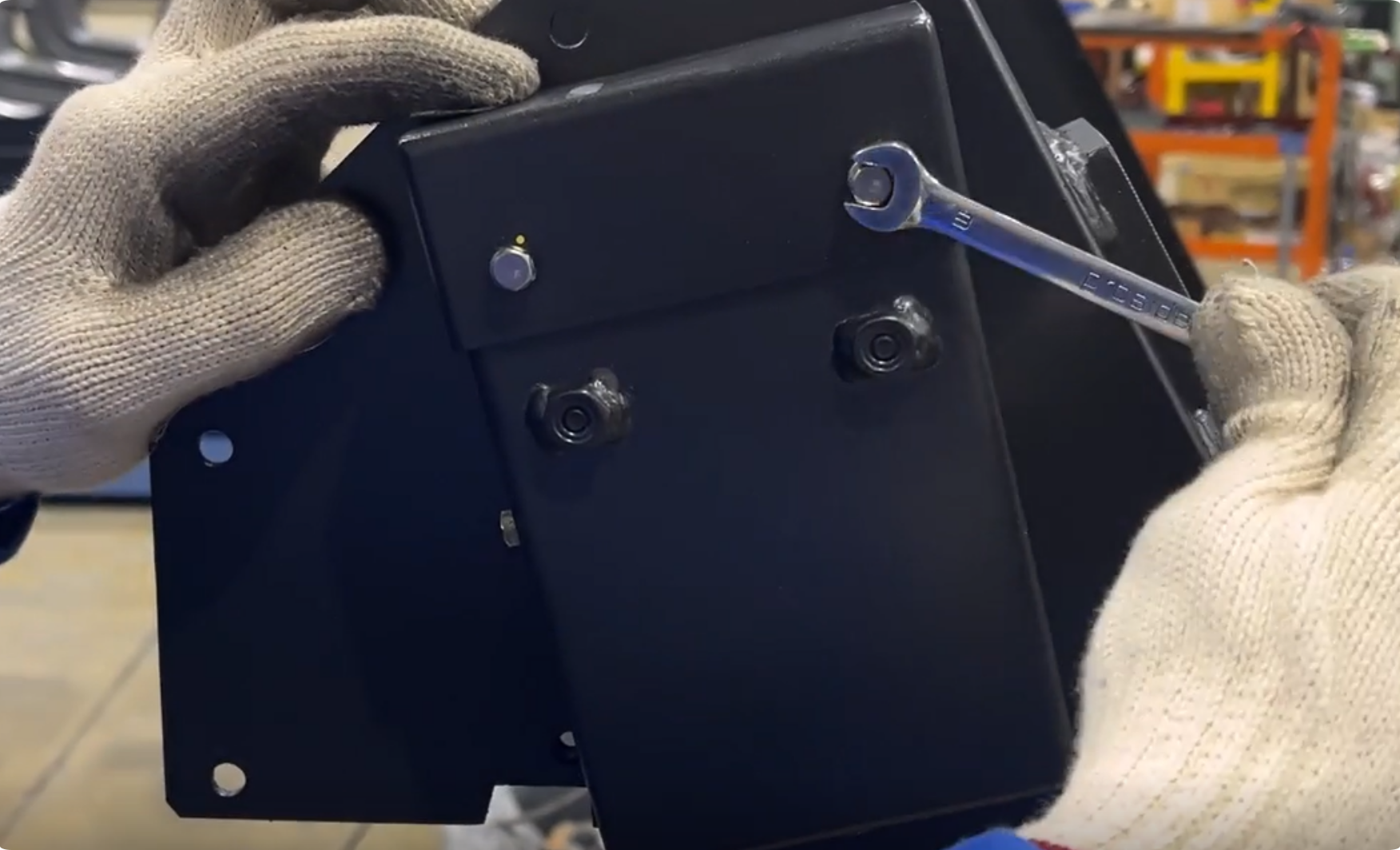

テイクアップを固定しているボルト（4本）を取外す

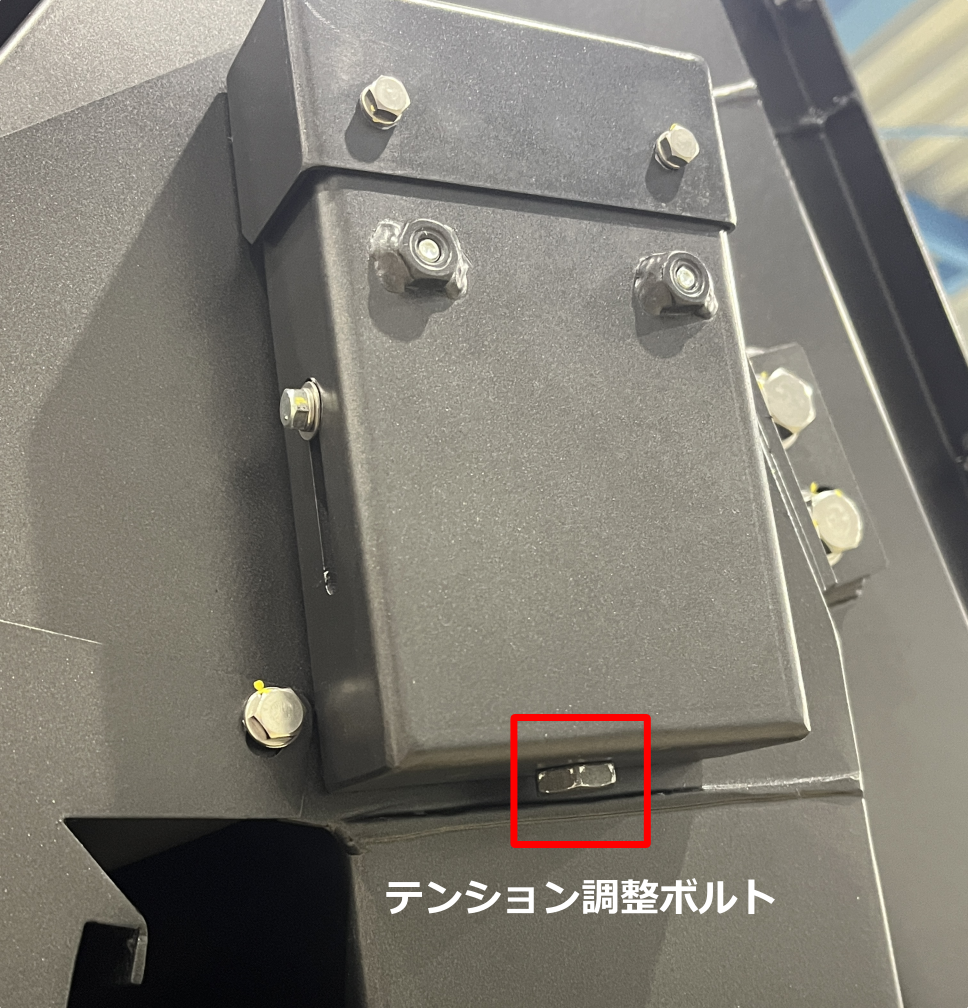

ボルトを外す前に、ボルトにチェーンが被らない位置までテンション調整ボルトを緩めてください。

六角レンチ、ラジオペンチ、ラチェットレンチ

作業内容

テイクアップとスペーサーを取外す

作業内容

テイクアップブラケットからひしフランジ形ユニットを取外す

六角レンチ

作業内容

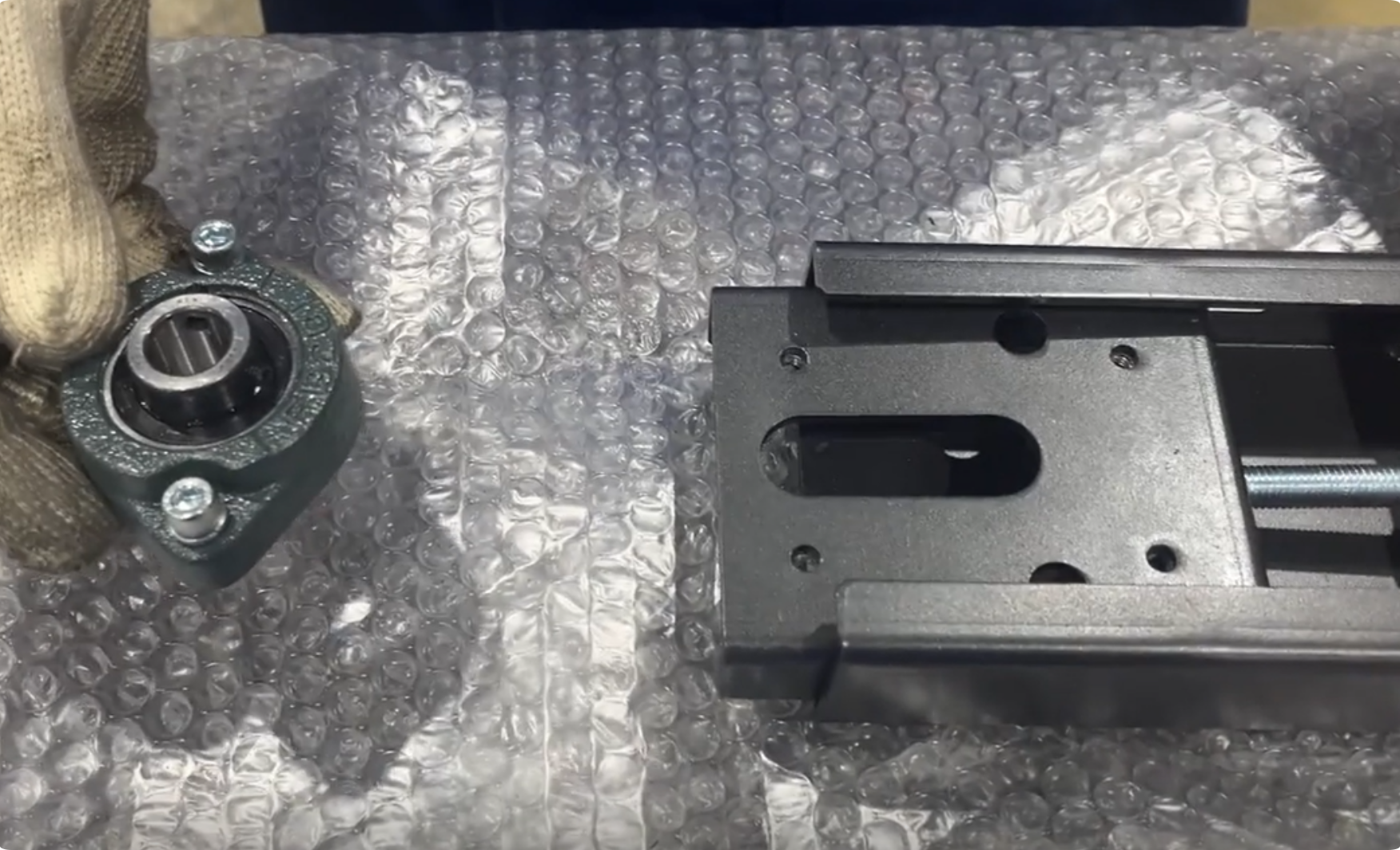

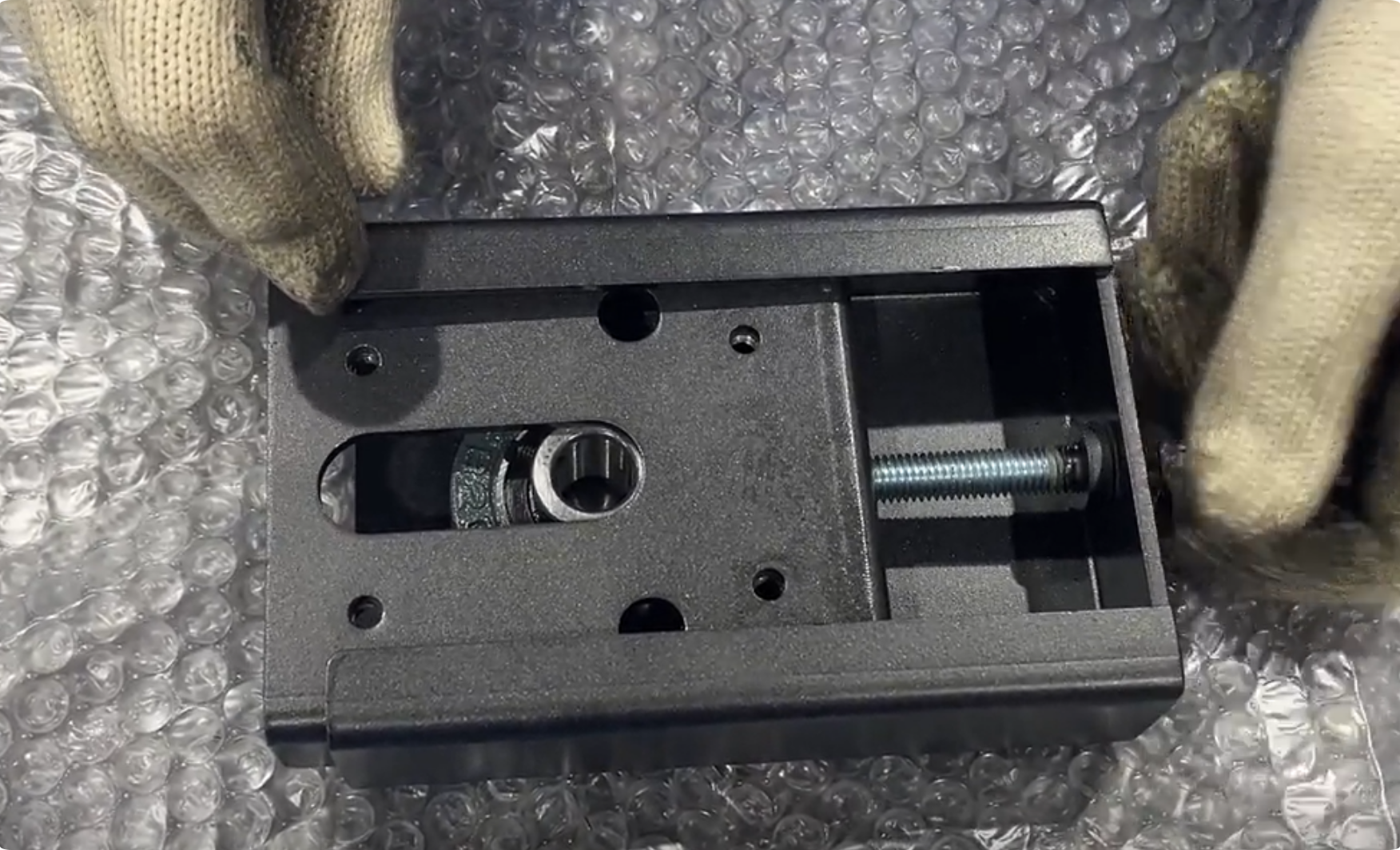

テイクアップブラケットに新しいひしフランジ形ユニットを取付ける

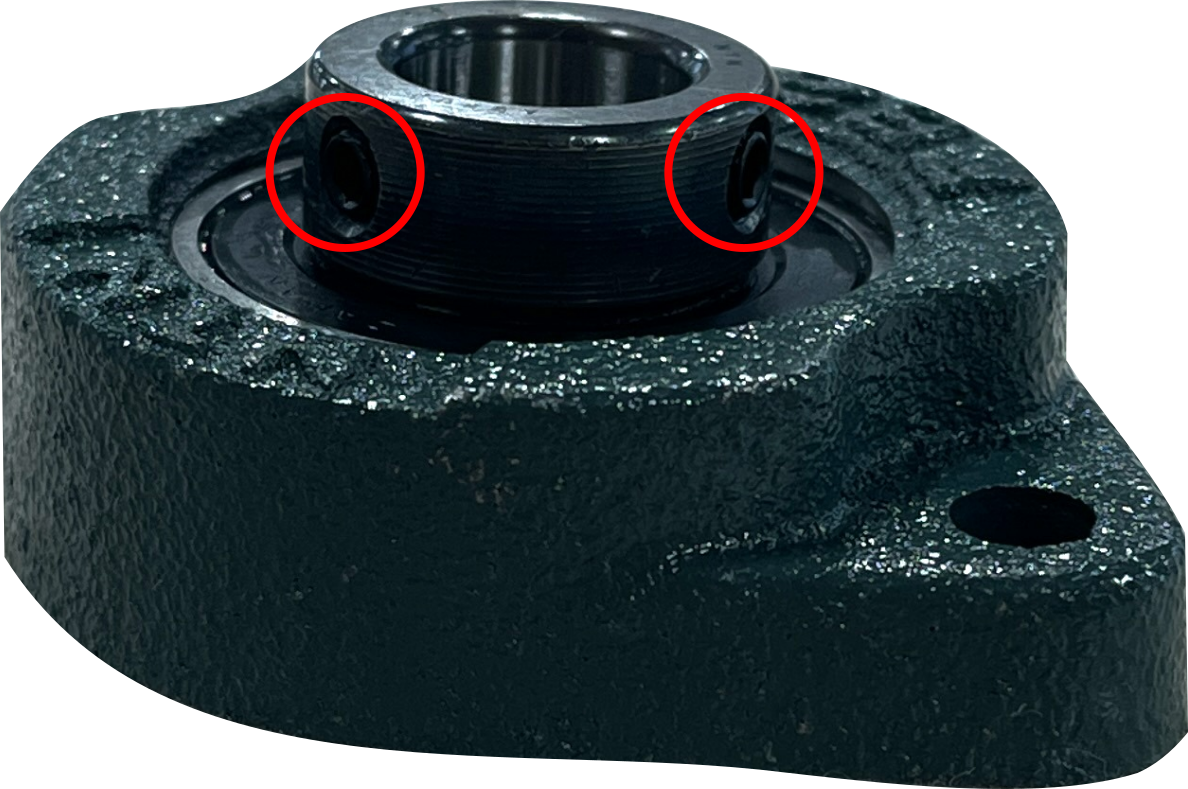

1⃣ ひしフランジ形ユニットのセットボルトを2本緩めます。
※セットボルトが内側にはみ出していると駆動軸に取り付ける際に軸とセットボルトを傷めてしまいます。

2⃣ テイクアップブラケットにひしフランジ形ユニットを取付けます。

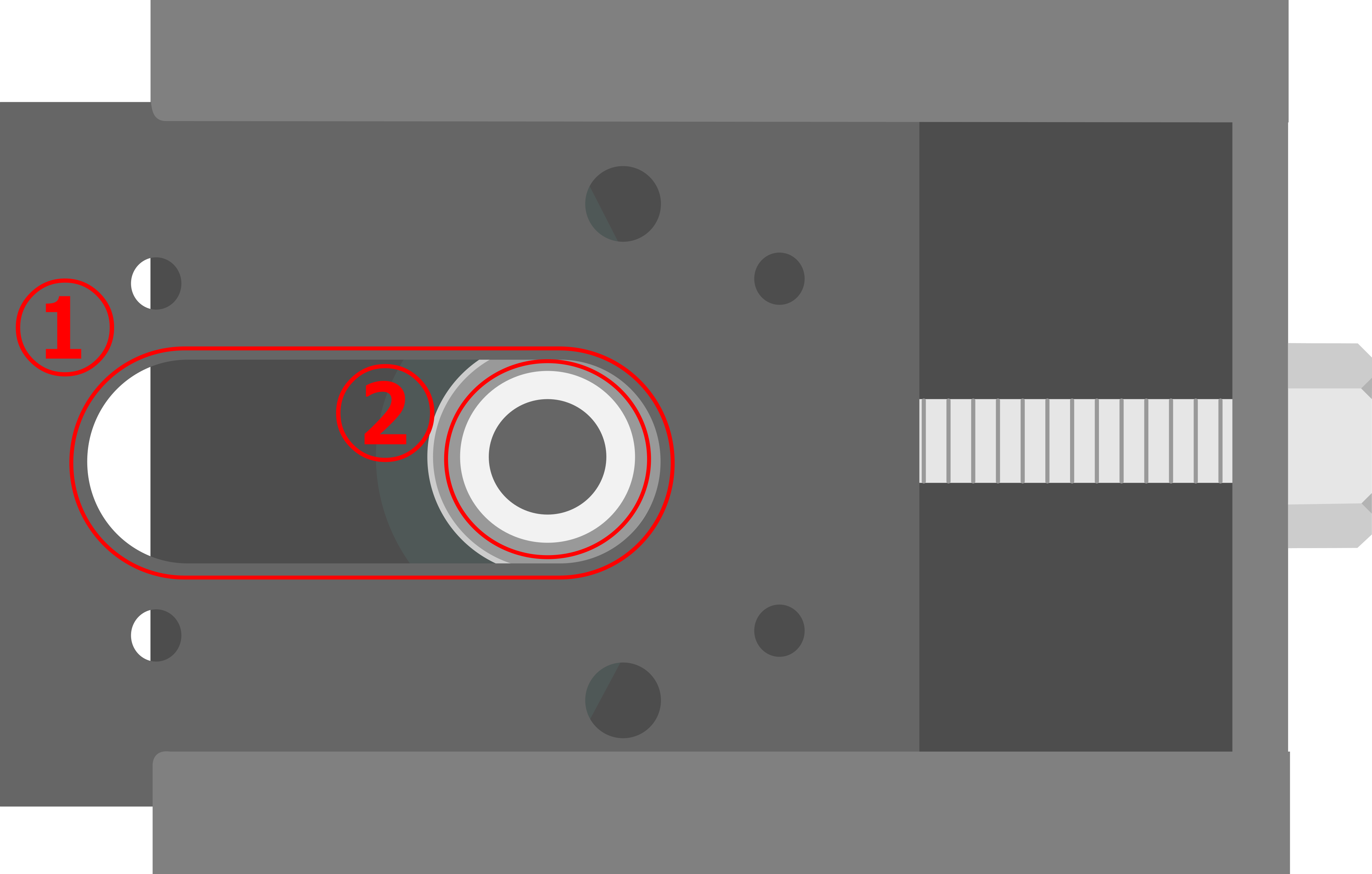

3⃣ 下図のように、②が①の長穴から見える位置まで調整ボルトを締めます。

六角レンチ

作業内容

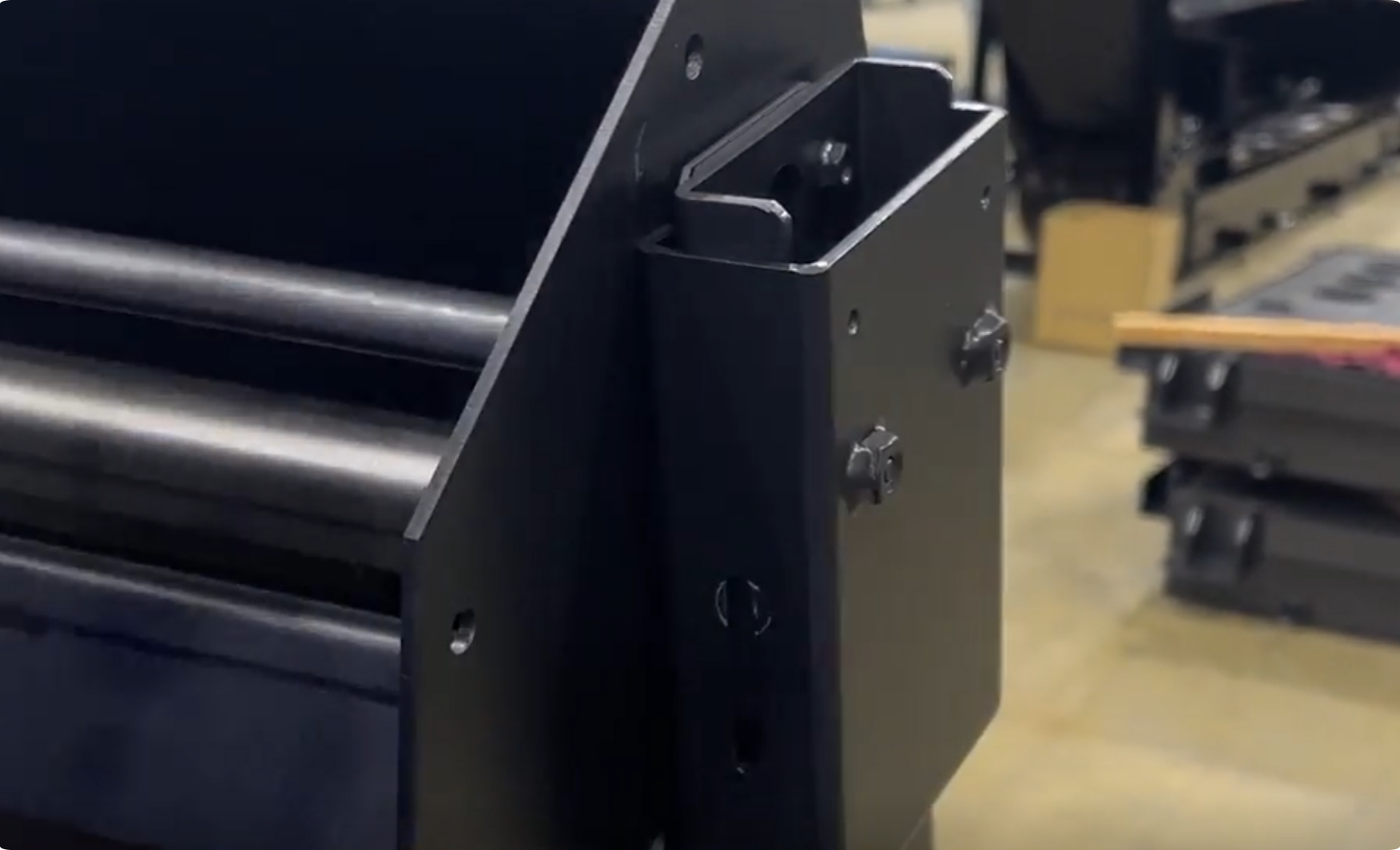

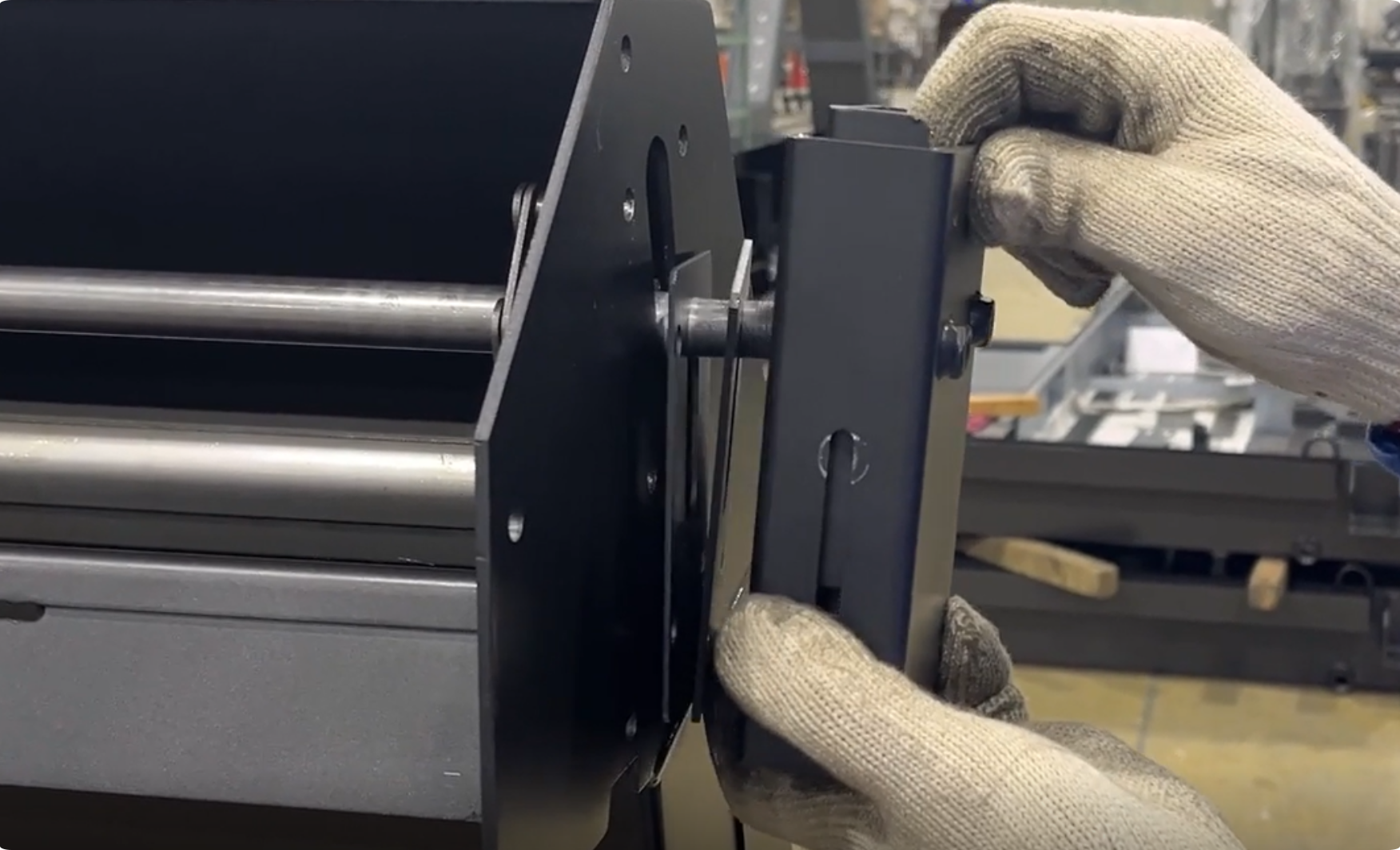

スペーサーとテイクアップをコンベヤに取付ける

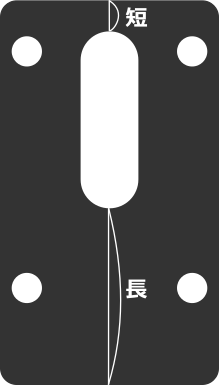

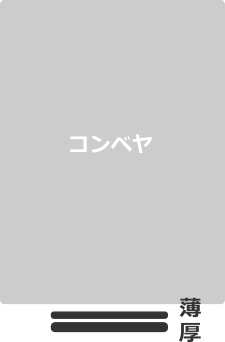

スペーサーは、板厚が1.6ｍｍ(薄）、2.3ｍｍ（厚）の順に取付けてください。また、下図のように、長穴から端までの長さが短い方を上にして取付けてください。

作業内容

コンベヤチェーンのテンションを調整する

コンベヤチェーンを指で押したとき、5mm程度の遊びになるように調整します。

ラチェットレンチ、直尺、プラスチックハンマー

作業内容

セットボルトを締める

セットボルトは、90度の位置に2本あります。

六角レンチ、モンキーレンチ

作業内容

インナーブラケットをボルトで固定する

ラチェットレンチ

作業内容

テイクアップのフタがある場合は取付ける

スパナ

作業内容

キーを取付ける

作業内容

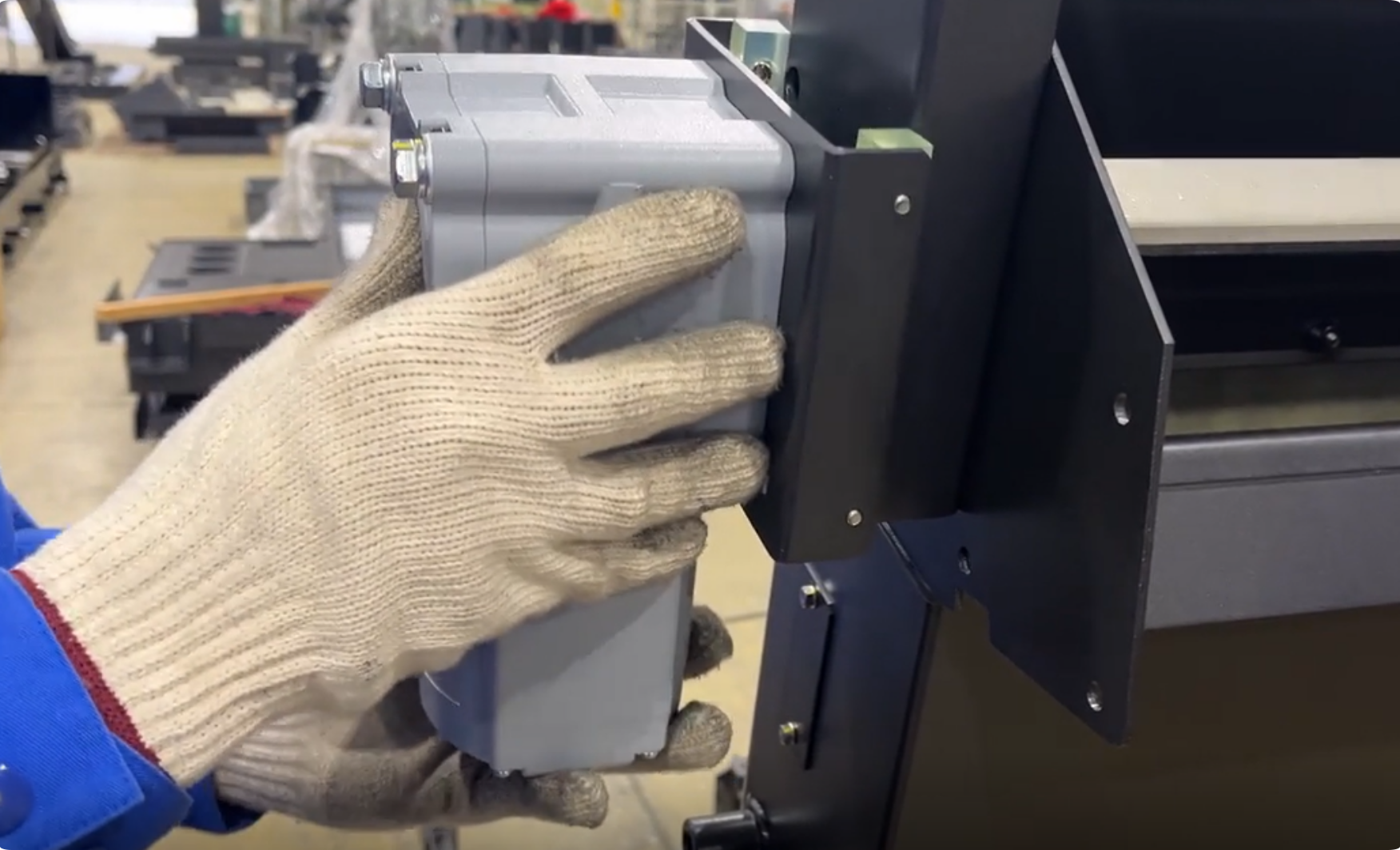

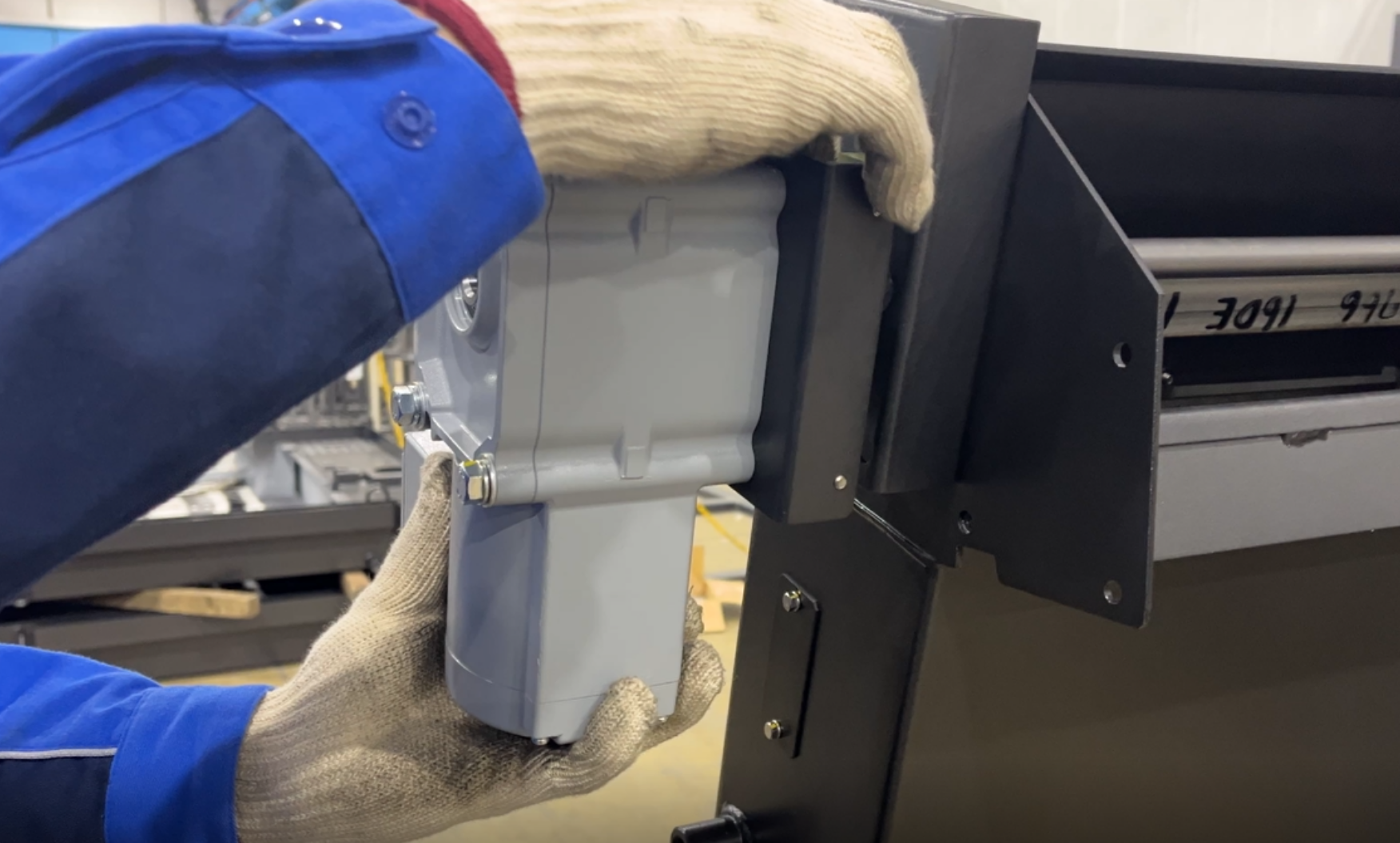

モーターを取付ける

1⃣ モーターを取付けます。（固い場合は、プラスチックハンマーで叩いてください。）

2⃣ ナットを取付けます。下図のように、丸い方がコンベヤ側になるように取付けてください。

3⃣ スナップリングを取付けます。

4⃣ ボルトを取付けます。ナットは、下図のように、平らな方がコンベヤ側になるように取付けてください。

5⃣ キャップを取付けます。

六角レンチ、プラスチックハンマー
