2.【モーター交換】VCモーター⇒VCモーター

2024-4-3 更新

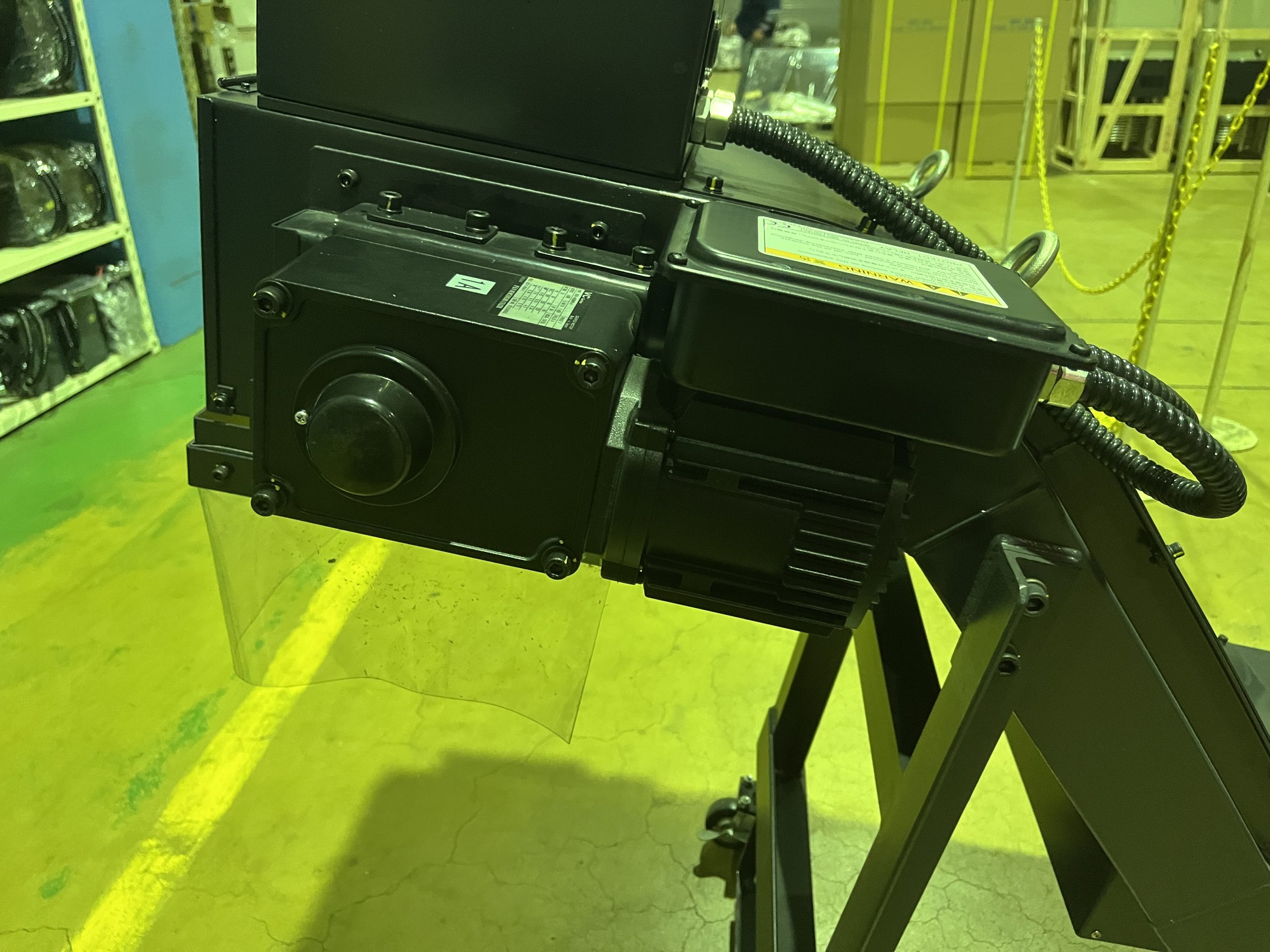

VCモーターからVCモーターへ交換する作業手順です。

使用工具

プラスドライバー、マイナスドライバー、六角レンチ、モンキーレンチ、ウォーターポンププライヤー、スナップリングプライヤー（穴用）、（プラスチックハンマー）

PDFダウンロード

目次

  • 作業人数1人
  • 所要時間30分
注意事項
  • 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
  • 不明な点がございましたら、弊社にお問い合わせください。（TEL：076-274-1188）
作業内容
注意事項
STEP1

作業内容

【VCモーター取外し】モーターの各配線を取外す

プラスドライバー

注意事項

  • 配線を取外す前に、必ず端子番号と配線の番号を控えておいてください。モーター交換後の配線時に必要になります。
STEP2

作業内容

配線のケーブルを端子箱から取外す

モンキーレンチ、ウオーターポンププライヤー

注意事項

  • 外した配線に、クーラント液等が付着しないように十分注意し、絶縁テープを巻く等してください。
STEP3

作業内容

キャップを外す

プラスドライバー、マイナスドライバー

注意事項

STEP4

作業内容

ボルトとスペーサーを外す

六角レンチ

注意事項

STEP5

作業内容

クッションリテーナーを外す（上下４つ）

六角レンチ

注意事項

  • クッションリテーナーには、ウレタンクッションとゴムワッシャが付いています。モーター交換後のモーター取付時に必要になりますので、紛失しないよう注意してください。
STEP6

作業内容

スナップリングを外す

スナップリングプライヤー（穴用）

注意事項

STEP7

作業内容

モーターを外す

注意事項

  • モーターは重いので、落とさないように注意してください。
  • モーターを外すと、コンベヤ側の軸に平行キーが残ります。継続して必要になりますので、紛失しないように注意してください。
STEP8

作業内容

キーを外す

キーはモーター取付時に必要になります。

注意事項

STEP9

作業内容

モーターとブラケットを固定しているボルトを4本外す

六角レンチ

注意事項

STEP10

作業内容

【VCモーター取付け】新しいVCモーターとブラケットをボルト4本で取付ける

六角レンチ

注意事項

STEP11

作業内容

キーを取付ける

注意事項

STEP12

作業内容

モーターを取付ける

途中、固くなってきたらプラスチックハンマーで軽く叩いてください。

(プラスチックハンマー）

注意事項

  • モーターは重いので、落とさないように注意してください。
  • プラスチックハンマーで叩く場合は、シール部を破損させないように動画にある軸の差込部を叩いてください。鉄ハンマー等の硬いもので叩くと破損、変形に繋がるため使用しないでください。
STEP13

作業内容

スナップリングを取付ける

スナップリングプライヤー（穴用）

注意事項

STEP14

作業内容

ボルトにスペーサーを付けてねじ込む

六角レンチ

注意事項

STEP15

作業内容

キャップを取付ける

プラスドライバー

注意事項

STEP16

作業内容

クッションリテーナーを取付ける（上下４つ）

六角レンチ

注意事項

  • クッションリテーナーには、ゴムワッシャ（黒）→ウレタンクッション（黄）の順で取付けてください。
STEP17

作業内容

配線のケーブルを端子箱に取り付ける

モンキーレンチ、ウォーターポンププライヤー

注意事項

STEP18

作業内容

モーターの各配線を取付ける

プラスドライバー

注意事項

  • STEP1で控えた番号通りに、間違えのないよう接続してください。
STEP19

作業内容

フタを取付ける

フタの取付け方向に注意してください。

プラスドライバー

注意事項

  • アース端子台がケーブル引き込み口側になるようにフタを取付けてください。間違った方向で取付けた場合、アース端子台が基盤に接触して破損する恐れがあります。
