1.【コンベヤチェーンテンション調整⼿順】50タイプフロアーコンベヤ
2024-4-3 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間15分
- 作業を進める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停⽌していることを確認してください。重⼤な事故につながる可能性があります。
- 作業に適した格好で⾏ってください。また、保護帽・保護眼鏡・保護⼿袋・安全靴を必ず着⽤してください。
作業内容
注意事項
STEP1
作業内容
左右のテンションボルトのロックナットを緩める
コンベヤ左右のテンションボルトのロックナットを緩めます。
24mmスパナまたはモンキーレンチ
注意事項
- 電源を切る前にコンベヤ運転をし、なるべく内部に溜まった切粉を排出してから実施してください。
- 異常と思われる場合は、弊社サービスまでご相談ください。
STEP2
作業内容

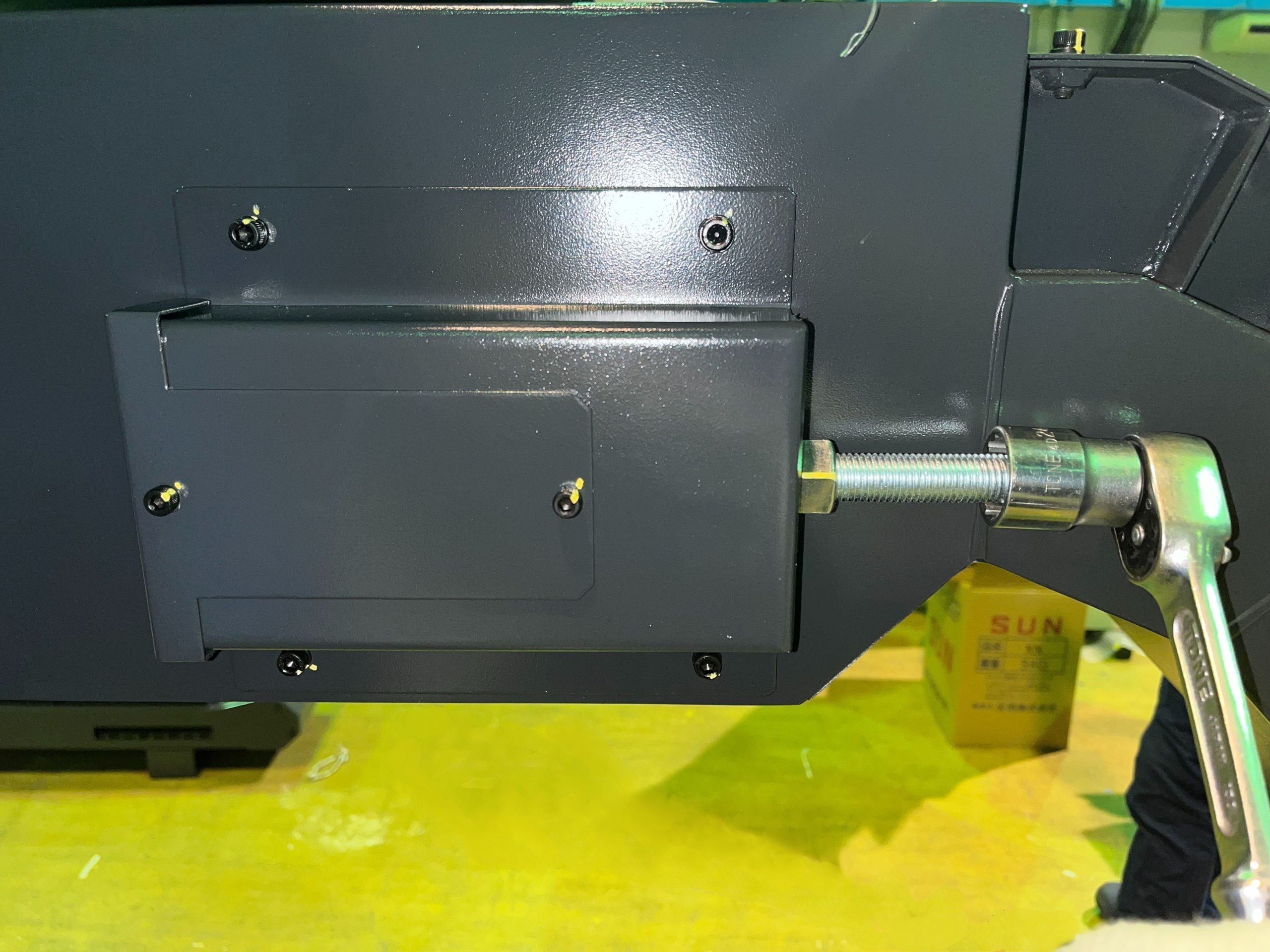

左右のテンションボルトを均等に少しずつ締め込む
左右のテンションボルトを均等に少しずつ締め込み、⼀旦チェーンが張ってボルトが固くなるまで締めます。
チェーンの遊びが無くなったところで⽌めてください。
ラチェットレンチ（ソケット24mm）
注意事項
- 無理に締めすぎないようにしてください。破損の原因となります。
- あまり⻑いラチェットレンチを使⽤して締め込むと破損する場合があります。
STEP3
作業内容
締め込んだテンションボルトを左右均等に緩める
締め込んだテンションボルトを左右均等に緩めます。
左右のテンションボルトを180度ずつ緩めることを交互に⾏い、それを約2~3回程度⾏います。
写真の様に下からチェーンを押えて3~5mm程度の遊びになるように調整します。
ラチェットレンチ（ソケット24mm）
注意事項
STEP4
作業内容
駆動軸からフレーム端までの⻑さを左右均等にする
遊びの調整が出来たら、左右のテンションを合わせます。
ボルトの締め具合を調整して、駆動軸からフレーム端までの⻑さを左右同じに合わせます。
ラチェットレンチ（ソケット24mm）、直尺
注意事項
- 直尺を駆動軸に当て、フレームの端まで⽔平に測り左右で同じ⻑さになるようにします。
STEP5
作業内容
テンションボルトのロックナットを締め込む
左右の調整が出来たらテンションボルトのロックナットを締め込んで固定します。
24mmスパナまたはモンキーレンチ
注意事項
